Sự tương tác giữa bức xạ ion hóa và vật liệu polyme là vấn đề đóng vai trò nền tảng trong các ngành ứng dụng năng lượng nguyên tử từ y tế, năng lượng hạt nhân đến hàng không vũ trụ. Trong suốt hai thập kỷ qua, sự hiểu biết về cơ chế hóa học bức xạ đã chuyển dịch từ các quan sát thực nghiệm đơn thuần sang việc xây dựng các mô hình dự báo toán học phức tạp, cho phép xác định tuổi thọ và độ bền của vật liệu trong những môi trường khắc nghiệt nhất. Việc dự báo những thay đổi này đòi hỏi một cách tiếp cận đa ngành, kết hợp giữa vật lý hạt nhân, hóa học và khoa học vật liệu, giải quyết các hiện tượng như liên kết ngang (cross-linking), cắt mạch (scission) và oxy hóa giới hạn bởi sự khuếch tán (DLO).
Cơ sở vật lý của tương tác bức xạ và polyme
Quá trình biến đổi của polyme bắt đầu từ giai đoạn vật lý, nơi năng lượng của các hạt hoặc sóng điện từ tới được hấp thụ bởi cấu trúc phân tử. Đối với các nguồn bức xạ phổ biến như tia gamma từ Cobalt-60, chùm tia điện tử (e-beam) từ máy gia tốc và tia X. Cơ chế truyền năng lượng sơ cấp có những đặc điểm riêng biệt ảnh hưởng đến sự phân bố liều lượng.
Tia gamma và tia X tương tác với vật chất chủ yếu thông qua hiệu ứng Compton ở dải năng lượng thường dùng trong công nghiệp (1-10 MeV). Trong quá trình này, các photon tới va chạm với các điện tử ở lớp vỏ ngoài của nguyên tử, truyền một phần năng lượng và tạo ra các điện tử thứ cấp có năng lượng cao.Chính các điện tử thứ cấp này đóng vai trò là tác nhân gây ra các sự kiện ion hóa và kích thích dọc theo quỹ đạo của chúng. Ngược lại, chùm tia điện tử tương tác trực tiếp thông qua lực Coulomb với các điện tử trong vật liệu, dẫn đến suất liều cực cao nhưng độ đâm xuyên hạn chế hơn so với photon.
Sự phân bố năng lượng này thường không đồng đều mà tập trung vào các vùng nhỏ được gọi là “spur” (vùng kích thích). Trong các vùng này, mật độ các loài phản ứng như gốc tự do và ion rất cao, dẫn đến các phản ứng hóa học xảy ra với tốc độ cực nhanh trước khi các loài này kịp khuếch tán ra môi trường xung quanh.
| Phương thức bức xạ | Tác nhân tương tác chính | Đặc điểm suất liều | Độ đâm xuyên |
| Tia Gamma | Photon (Hiệu ứng Compton) | Thấp (100 – 101 kGy/h) | Rất cao |
| Chùm tia điện tử (E-beam) | Điện tử (Lực Coulomb) | Rất cao (106 kGy/h) | Thấp đến trung bình |
| Tia X | Photon (Hiệu ứng Compton) | Trung bình (>10 kGy/h) | Cao |

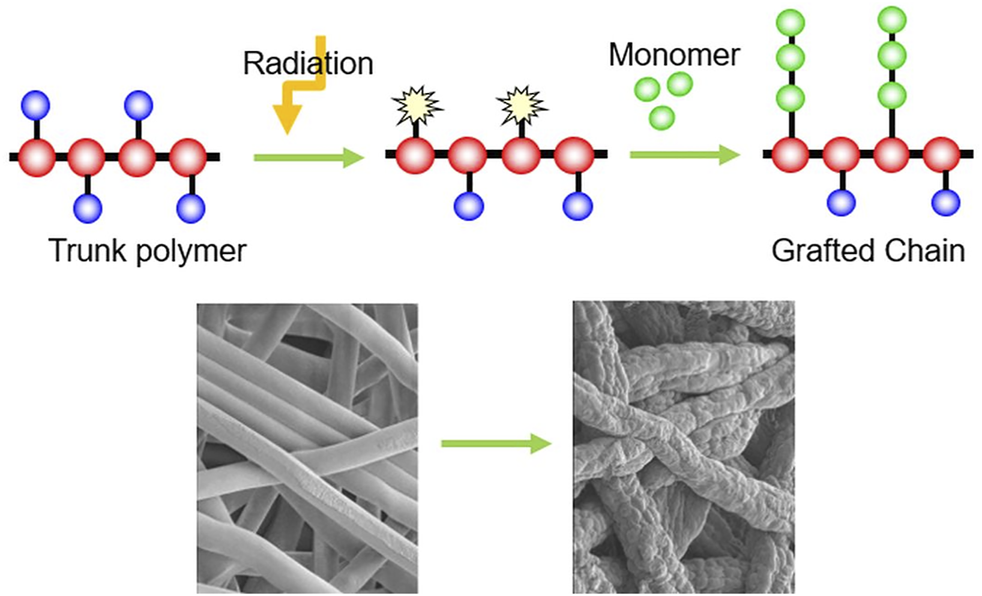

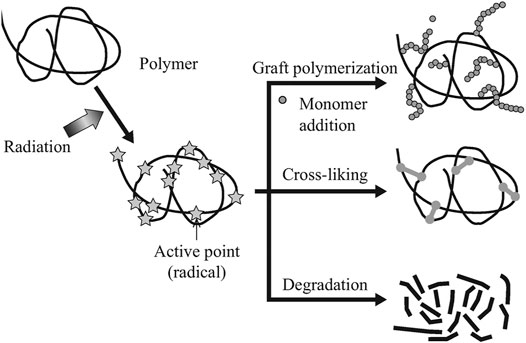

Sau giai đoạn hấp thụ năng lượng là giai đoạn hóa học, bắt đầu bằng việc bẻ gãy các liên kết cộng hóa trị để hình thành các gốc tự do. Các gốc tự do này, ký hiệu là Ro, là những thực thể cực kỳ không ổn định và có xu hướng phản ứng theo nhiều con đường khác nhau tùy thuộc vào cấu trúc hóa học của polyme và điều kiện môi trường.
Hiện tượng liên kết ngang (Cross-linking)
Liên kết ngang xảy ra khi hai gốc tự do trên hai chuỗi polyme khác nhau hoặc trên các phân đoạn khác nhau của cùng một chuỗi tái hợp để tạo thành một liên kết cộng hóa trị mới. Quá trình này làm tăng trọng lượng phân tử trung bình và dẫn đến việc hình thành mạng lưới không gian ba chiều. Đối với các polyme như polyethylene (PE), liên kết ngang là cơ chế chiếm ưu thế, giúp cải thiện đáng kể độ bền nhiệt và tính chất cơ học của vật liệu. Sự hình thành mạng lưới này làm hạn chế sự trượt của các chuỗi polyme lên nhau, từ đó làm tăng mô-đun đàn hồi nhưng đồng thời làm giảm độ giãn dài khi đứt (elongation at break – EaB).
Hiện tượng cắt mạch (Chain Scission)
Ngược lại với liên kết ngang, cắt mạch là quá trình bẻ gãy mạch chính của polyme, làm giảm trọng lượng phân tử. Hiện tượng này thường xảy ra ở các polyme có nhóm thế cồng kềnh hoặc các nguyên tử cacbon bậc bốn trong mạch chính, nơi sự cản trở không gian hoặc độ bền liên kết yếu tạo điều kiện cho sự phân tách. Ví dụ điển hình là polytetrafluoroethylene (PTFE) và polypropylene (PP). Trong môi trường có oxy, sự cắt mạch thường bị trầm trọng hóa do các phản ứng oxy hóa. Gốc tự do Ro phản ứng với O2 tạo thành gốc peroxy ROOo, sau đó trích xuất hydro từ chuỗi lân cận để tạo thành hydroperoxide ROOH. Sự phân hủy của ROOH dẫn đến việc bẻ gãy mạch liên tục, một quá trình được gọi là oxy hóa tự xúc tác.
| Polyme | Cơ chế ưu thế | Ảnh hưởng vĩ mô tiêu biểu |
| Polyethylene (PE) | Liên kết ngang | Tăng độ bền kéo, kháng hóa chất tốt hơn |
| Polypropylene (PP) | Cắt mạch / Liên kết ngang | Giòn hóa nhanh, mất độ bền cơ học |
| Polystyrene (PS) | Kháng bức xạ | Thay đổi không đáng kể ở liều dưới 1 MGy |
| Polyvinyl Chloride (PVC) | Cắt mạch / Khử HCl | Đổi màu, giải phóng khí axit, tăng độ giòn |
| PTFE (Teflon) | Cắt mạch cực mạnh | Phân hủy cơ học ở liều rất thấp |
Ảnh hưởng của suất liều và oxy hóa giới hạn bởi khuếch tán (DLO)
Một trong những thách thức lớn nhất trong việc dự báo sự thay đổi của polyme là hiệu ứng suất liều (Dose Rate Effects – DRE). Suất liều không chỉ ảnh hưởng đến tốc độ tạo ra các gốc tự do mà còn quyết định sự tương tác giữa các phản ứng hóa học và sự khuếch tán của các tác nhân bên ngoài như oxy.
Khi polyme được chiếu xạ trong môi trường có oxy (như không khí), oxy khuếch tán từ bề mặt vào bên trong mẫu để phản ứng với các gốc tự do. Nếu suất liều cao (như trong xử lý bằng E-beam), tốc độ tiêu thụ oxy do phản ứng hóa học vượt xa tốc độ oxy có thể khuếch tán vào sâu bên trong. Kết quả là oxy bị “cạn kiệt” ở phần lõi của vật liệu. Hiện tượng này tạo ra một cấu hình oxy hóa không đồng nhất:
- Lớp bề mặt: oxy dồi dào, quá trình cắt mạch oxy hóa chiếm ưu thế, làm bề mặt bị giòn và nứt nẻ.
- Phần lõi: thiếu oxy, các phản ứng xảy ra như trong môi trường khí trơ (ưu thế liên kết ngang cho PE), giúp duy trì cấu trúc lõi bền vững.
Dự báo DLO thường sử dụng định luật khuếch tán Fick kết hợp với các số hạng nguồn động học. Các mô hình mô phỏng số như COMSOL Multiphysics hiện nay cho phép dự đoán chính xác độ dày của lớp oxy hóa dựa trên suất liều và độ dày mẫu.
Tương quan suất liều và phương thức bức xạ
Sự khác biệt giữa suất liều của nguồn Gamma và E-beam dẫn đến những hệ quả thực tiễn rất lớn. Ở suất liều thấp của tia Gamma, oxy có đủ thời gian để khuếch tán vào toàn bộ thể tích mẫu, dẫn đến sự oxy hóa đồng đều và thường gây hại nhiều hơn cho các tính chất cơ học so với việc chiếu cùng một liều lượng bằng E-beam trong thời gian ngắn. Nghiên cứu trên các loại cáp điện trong nhà máy điện hạt nhân đã xác nhận rằng các thí nghiệm lão hóa cấp tốc ở suất liều cao đôi khi có thể đánh giá thấp mức độ hư hại xảy ra ở suất liều thấp trong điều kiện vận hành thực tế.
Polyvinyl Chloride (PVC) là vật liệu cực kỳ nhạy cảm với bức xạ do quá trình khử hydroclo hóa (dehydrochlorination). Dưới tác động của bức xạ, các nguyên tử clo bị tách ra, hình thành các liên kết đôi liên hợp dọc theo mạch cacbon. Dữ liệu thực nghiệm cho thấy sự thay đổi tính chất của PVC diễn ra theo các mốc liều lượng cụ thể:
- Tại 25 kGy (Liều tiệt trùng tiêu chuẩn): PVC bắt đầu có hiện tượng đổi màu (vàng hoặc sẫm màu). Tuy nhiên, các tính chất cơ học như độ bền kéo và độ giãn dài vẫn được duy trì ở mức ổn định đối với các công thức có thêm chất ổn định.
- Trên 50 kGy: chỉ số chảy (Melt Flow Rate – MFR) giảm mạnh, cho thấy sự gia tăng trọng lượng phân tử do liên kết ngang bắt đầu chiếm ưu thế hoặc sự hình thành mạng lưới phức tạp.
| Liều hấp thụ (kGy) | Chỉ số chảy MFR (g/10min) | Trạng thái vật liệu |
| 0 | 10,8 | Nguyên bản, dễ gia công |
| 25 | 9,33 – 9,50 | Thay đổi nhẹ, màu sắc bắt đầu vàng hóa |
| 50 | 4,24 | Độ nhớt tăng cao, bắt đầu giòn hóa |
| 75 | 0,18 | Phân hủy nặng, hầu như không thể chảy |
Để dự báo và kiểm soát sự thay đổi này, việc lựa chọn chất ổn định (co-stabilizers) đóng vai trò quyết định. Các chất ổn định hệ Canxi-Kẽm hoặc các hợp chất thiếc hữu cơ cao phân tử được chứng minh là hiệu quả hơn trong việc duy trì màu sắc và độ bền cơ học so với các hệ plasticizer truyền thống.
Cao su Elastomer (EPDM, HNBR) trong môi trường hạt nhân
Trong các nhà máy điện hạt nhân, các vòng đệm cao su phải chịu tác động đồng thời của bức xạ và nhiệt độ cao trong hàng thập kỷ. Sự thay đổi của chúng thường được dự báo thông qua thông số “biến dạng dư sau nén” (compression set – CS) và độ giãn dài khi đứt (EaB).
Các nghiên cứu chỉ ra rằng cơ chế lão hóa của EPDM phụ thuộc mạnh mẽ vào nhiệt độ:
- Ở nhiệt độ thấp (dưới 60°C): sự cắt mạch thường chiếm ưu thế, làm vật liệu bị mềm đi.
- Ở nhiệt độ cao (trên 100°C): các gốc tự do có tính linh động cao hơn, thúc đẩy quá trình liên kết ngang, làm vật liệu trở nên cứng và giòn.
Mô hình dự báo tuổi thọ phổ biến nhất cho nhóm vật liệu này là mô hình Arrhenius, dựa trên giả định rằng tốc độ suy giảm tính chất tuân theo quy luật nhiệt độ. Trong môi trường bức xạ, năng lượng hoạt hóa có thể thay đổi tùy thuộc vào suất liều, yêu cầu các mô hình phức tạp hơn như phương pháp chồng phổ thời gian – nhiệt độ – liều lượng (TTSP). Sự phát triển của công nghệ số đã mang lại các công cụ dự báo có độ chính xác cao, cho phép giả lập các phản ứng ở cấp độ phân tử trước khi tiến hành thực nghiệm.
Trong lĩnh vực giám sát tình trạng cáp điện hạt nhân, Gaussian Process Regression (GPR) được sử dụng để xây dựng các mô hình dự báo không tham số từ dữ liệu thực nghiệm nhiễu. GPR coi sự suy giảm tính chất (như EaB hoặc hằng số điện môi) là một quá trình ngẫu nhiên với hàm hiệp biến (kernel) kiểm soát độ mịn của đường cong dự báo. Ưu điểm của phương pháp này là cung cấp cả giá trị dự báo và khoảng tin cậy (độ bất định), giúp các nhà quản lý đưa ra quyết định thay thế thiết bị một cách an toàn và kinh tế. Việc dự báo sự thay đổi không chỉ nhằm mục đích quan sát mà còn để thiết kế các loại vật liệu có khả năng chống chịu tốt hơn.
Các chất phụ gia được thêm vào polyme với nồng độ thấp (thường < 1%) nhưng mang lại hiệu quả bảo vệ to lớn. Có hai cơ chế bảo vệ chính:
- Chất quét gốc tự do (Radical Scavengers): các hợp chất như phenol bị cản trở không gian hoặc các amin (HALS) phản ứng nhanh chóng với các gốc tự do, ngăn chặn phản ứng dây chuyền phân hủy.
- Chất hấp thụ năng lượng (Energy Quenchers): các phân tử có cấu trúc vòng thơm (như các dẫn xuất của benzophenone) có khả năng hấp thụ năng lượng kích thích từ mạch polyme và giải phóng nó dưới dạng nhiệt hoặc huỳnh quang vô hại trước khi liên kết hóa học bị bẻ gãy.
Sự kết hợp giữa kinh nghiệm thực nghiệm và năng lực tính toán sẽ tiếp tục là chìa khóa để khai thác tối đa tiềm năng của vật liệu polyme trong kỷ nguyên công nghệ bức xạ hiện đại, đảm bảo an toàn tối đa cho con người và môi trường.
Từ khóa: polyme;
– CMD –
