Công nghệ xử lý bằng chùm tia electron (Electron Beam Processing – EBP) phát ra từ máy gia tốc tuyến tính (Linear Accelerator – Linac) đã trở thành một nền tảng kỹ thuật then chốt trong ngành chế tạo và biến tính vật liệu hiện đại. Khác với các phương pháp xử lý nhiệt hoặc hóa học truyền thống vốn tiêu tốn nhiều năng lượng và phát thải hóa chất độc hại, xử lý bằng chùm tia điện tử gia tốc vận hành dựa trên cơ chế kích hoạt bức xạ trực tiếp ở cấp độ nguyên tử và phân tử. Sự chuyển dịch từ chiếu xạ các loại nhựa hàng hóa thông thường sang tổng hợp các vật liệu thông minh, vật liệu sinh học và linh kiện bán dẫn công suất cao phản ánh tầm quan trọng ngày càng tăng của công nghệ này trong nền kinh tế tuần hoàn và công nghiệp kỹ thuật cao.
Cơ chế vật lý của chùm tia electron

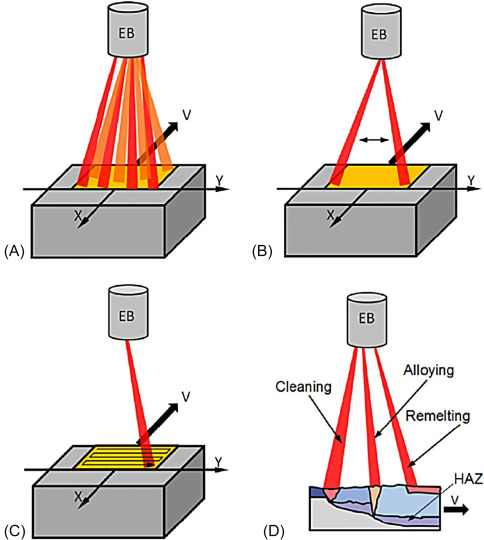

Khi chùm electron được gia tốc đến động năng từ vài trăm kilo-electronvolt (keV) đến mười mega-electronvolt (MeV) bắn phá vào vật chất, năng lượng của chúng được truyền cho các nguyên tử và phân tử của vật liệu thông qua các va chạm tán xạ đàn hồi và không đàn hồi. Quá trình tương tác này diễn ra qua ba giai đoạn nối tiếp nhau. Đầu tiên là giai đoạn vật lý diễn ra trong khoảng 10-16 đến 10-14 giây, trong đó electron năng lượng cao ion hóa và kích thích các điện tử quỹ đạo của chuỗi polymer hoặc mạng tinh thể, tạo ra các cation, electron thứ cấp và các trạng thái kích thích. Tiếp theo là giai đoạn hóa-lý từ 10-14 đến 10-11 giây, khi các ion và trạng thái kích thích phân rã thành các gốc tự do, ion liên kết hoặc phân tử bền trung tính. Cuối cùng, giai đoạn hóa học diễn ra sau 10-10 giây, nơi các gốc tự do linh động phản ứng với nhau hoặc với môi trường xung quanh để hình thành nên các liên kết hóa học mới hoặc làm đứt gãy cấu trúc sẵn có.
Chùm tia electron công nghiệp chủ yếu tạo ra bốn phản ứng hóa bức xạ cơ bản bao gồm: tạo liên kết chéo (crosslinking) giữa các chuỗi polymer để tạo mạng lưới không gian ba chiều; bẻ gãy mạch (chain scission) làm giảm khối lượng phân tử; đóng rắn bức xạ (curing) giúp trùng hợp nhanh các monomer dạng lỏng; và ghép trùng hợp (grafting) gắn các nhánh chức năng lên trục polymer nền.
Hiệu quả biến tính vật liệu phụ thuộc vào hai thông số vận hành then chốt: năng lượng chùm tia (E, tính bằng MeV) quyết định độ đâm xuyên cực đại của electron vào vật liệu, và công suất chùm tia (P, tính bằng kW) quyết định năng suất xử lý của hệ thống. Liều lượng hấp thụ (D) đại diện cho năng lượng bức xạ tích tụ trên một đơn vị khối lượng vật liệu, được xác định bằng công thức D = dE/dm với đơn vị đo là Gray (Gy) hoặc kiloGray (kGy). Để đảm bảo tính đồng đều của liều chiếu trên toàn bộ thể tích vật liệu, đặc biệt đối với các cấu trúc hình học phức tạp, các mã mô phỏng vận chuyển hạt như GEANT4 được ứng dụng rộng rãi để dựng lại phổ năng lượng và tối ưu hóa khoảng cách chiếu. Việc sử dụng các tấm lọc điều hướng bằng nhôm cho phép biến đổi trường bức xạ, nâng cao độ đồng đều của liều chiếu đồng thời giảm thiểu các vùng quá liều gây biến dạng cơ học.

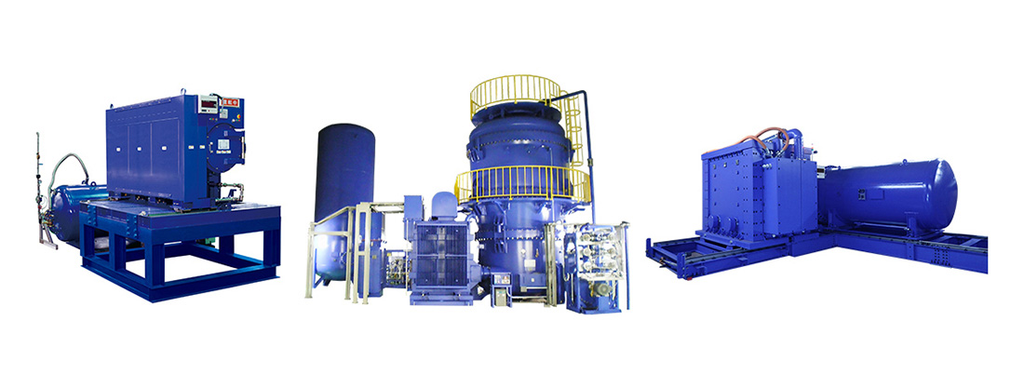

| Loại cấu trúc máy gia tốc | Dải năng lượng (EEE) | Công suất chùm tia (PPP) | Đặc tính chùm tia & Che chắn | Ứng dụng công nghiệp chủ đạo |
| Năng lượng thấp (Self-shielded Linac) | 0,1 MeV – 0,5 MeV | 5 kW – 300 kW | Phát chùm tia phẳng trực tiếp, tự che chắn bằng vỏ chì tích hợp | Đóng rắn mực in, màng phủ, keo dán mỏng, xử lý bề mặt giấy |
| Năng lượng trung bình (Dynamitron/Linac) | 0,5 MeV – 5,0 MeV | 50 kW – 250 kW | Quét chùm tia điện từ qua sừng quét rộng | Liên kết chéo cáp điện, màng nhựa co nhiệt, ống PEX, bọt xốp |
| Năng lượng cao (High-Energy Linac) | 5,0 MeV – 10,0 MeV | 10 kW – 100 kW | Chùm tia quét công suất lớn, vận hành trong phòng hầm bê tông dày | Tiệt trùng y tế, biến tính bán dẫn, xử lý bột xenluloza, nhựa tái chế |
Công nghiệp biến tính polymer và nhựa dẻo
Quá trình tạo liên kết chéo bằng chùm tia electron mang tới ứng dụng thương mại có quy mô lớn nhất trong ngành công nghiệp polymer. Khi các chuỗi polymer tuyến tính hoặc nhánh như Polyethylene (PE), Polyvinyl Chloride (PVC), Ethylene Propylene Diene Monomer (EPDM) hay Polyvinylidene Fluoride (PVDF) chịu tác động của chùm điện tử, mạng lưới liên kết cộng hóa trị ba chiều bền vững được xác lập. Sự hình thành cấu trúc mạng này làm thay đổi hoàn toàn đặc tính nhiệt-động học của chất dẻo. Ngay cả khi nhiệt độ môi trường vượt quá nhiệt độ nóng chảy tinh thể (T_m) của polymer nền, vật liệu vẫn duy trì hình dạng cơ học rắn mà không bị chảy lỏng hay biến dạng dẻo nhờ các nút mạng giữ chặt các chuỗi phân tử.
Trong ngành chế tạo dây và cáp điện, bức xạ liên kết chéo lớp vỏ cách điện PE hoặc PVC giúp nâng nhiệt độ vận hành liên tục của cáp từ 70oC lên mức 125oC -150oC. Đồng thời, quá trình này cải thiện đáng kể khả năng chống mài mòn cơ học, chống dung môi hóa chất và triệt tiêu khả năng cháy lan trong các môi trường khắc nghiệt như ô tô, tàu hỏa, hàng không vũ trụ và các tấm pin năng lượng mặt trời. Đối với màng nhựa và ống co nhiệt, sản phẩm sau khi chiếu xạ đạt mật độ liên kết chéo tối ưu sẽ được gia nhiệt lên trên nhiệt độ Tm, kéo giãn đường kính cơ học, và làm lạnh nhanh để khóa tạm thời trạng thái dãn. Khi tái gia nhiệt trong quá trình sử dụng, hiện tượng co dãn đàn hồi xảy ra, đưa sản phẩm về kích thước ban đầu với tỷ lệ co đạt từ 2:1 đến 4:1 để ôm sát các mối nối kỹ thuật. Tương tự, đường ống nhựa chịu áp lực Polyethylene liên kết chéo (PEX-c) được chế tạo bằng phương pháp chiếu xạ EB khô đạt độ sạch hóa học cao, hoàn toàn không chứa dư lượng peroxide bẩn, chịu được nhiệt độ và áp suất cao trong hệ thống cấp nước nóng và sưởi sàn. Ngoài ra, trong công nghiệp sản xuất lốp xe ô tô, chiếu xạ EB liều thấp từ 10 kGy đến 30 kGy được ứng dụng để liên kết chéo một phần các cấu phần lốp như lớp lót trong hay dải viền lốp trước khi đưa vào khuôn đúc, giúp ổn định độ dày hình học và ngăn ngừa lệch tâm trong giai đoạn lưu hóa nhiệt cuối cùng.
Trái ngược với hiện tượng liên kết chéo, các polymer chứa nguyên tử carbon bậc bốn hoặc nhóm thế cản trở không gian như Polytetrafluoroethylene (PTFE) hay Polypropylene (PP) có xu hướng ưu tiên bẻ gãy mạch chính dưới tác động của chùm electron. Sự phân hủy bức xạ PTFE phế liệu bằng chùm tia điện tử tạo ra dòng sản phẩm vi bột PTFE có khối lượng phân tử thấp nhưng giữ nguyên tính trơ hóa học và độ bền nhiệt. Dòng vi bột này được ứng dụng làm phụ gia cao cấp trong mỡ bôi trơn, mực in, sơn phủ chống dính và nhựa kỹ thuật nhằm giảm hệ số ma sát và tăng độ chống mài mòn. Đặc biệt, trong bối cảnh kinh tế tuần hoàn, chùm tia electron mở ra phương pháp nâng cấp nhựa tái chế hiệu quả. Nhựa Polyethylene tái chế vốn bị suy giảm nghiêm trọng độ bền kéo và khả năng chịu nhiệt do trải qua nhiều chu kỳ đùn nhiệt. Việc chiếu xạ EB ở liều lượng kiểm soát làm khôi phục và tái thiết lập các cầu nối liên kết chéo giữa các chuỗi PE bị đứt gãy, biến nhựa phế thải thành nguyên liệu đạt tiêu chuẩn chế tạo bao bì công nghiệp và cấu kiện chịu lực.
Bên cạnh đó, công nghệ đóng rắn EB ứng dụng các dòng máy gia tốc năng lượng thấp từ 0,1 MeV đến 0,3 MeV tự che chắn cho phép tích hợp trực tiếp vào các dây chuyền sản xuất màng phủ tốc độ cao. Bức xạ electron trực tiếp bẻ gãy liên kết đôi C=C trong các monomer hoặc oligomer acrylic dạng lỏng, kích hoạt phản ứng trùng hợp chuỗi tức thì mà không cần sử dụng chất khơi mào quang học. Phương pháp đóng rắn này loại bỏ hoàn toàn việc phát thải các hợp chất hữu cơ dễ bay hơi (VOCs), vận hành ở nhiệt độ phòng và tiết kiệm đến 90% năng lượng so với sấy nhiệt thông thường. Công nghệ này đóng vai trò chủ đạo trong in bao bì an toàn thực phẩm, in bảo mật chống giả bằng hình nổi hologram, và phủ bảo vệ bề mặt gỗ, kim loại.
| Vật liệu polymer nền | Liều lượng chiếu xạ (DDD) | Cơ chế phản ứng chính | Thay đổi đặc tính kỹ thuật đột phá |
| Polyethylene (HDPE/LDPE) | 100 kGy – 200 kGy | Tạo liên kết chéo (Crosslinking) | Tăng nhiệt độ chịu nhiệt lên >200circC, không bị chảy lỏng, tăng độ bền xé và kháng hóa chất. |
| Polypropylene (PP) | 10 kGy – 50 kGy | Bẻ gãy mạch có kiểm soát (Scission) | Cải thiện chỉ số chảy màng (MFI), tạo độ nhạy bọt xốp cao. |
| Polytetrafluoroethylene (PTFE) | 50 kGy – 150 kGy | Phân hủy chuỗi chính | Chuyển đổi khối dẻo cứng thành vi bột mịn ứng dụng làm chất bôi trơn và phụ gia mực in. |
| Màng phủ Acrylic (Inks/Coatings) | 10 kGy – 30 kGy | Đóng rắn trùng hợp nhanh (Curing) | Hóa rắn màng sơn/mực lỏng trong vài millisecond, không có VOCs, độ bám dính cao. |
| Nhựa PE tái chế (Recycled PE) | 30 kGy – 80 kGy | Liên kết chéo phục hồi mạng phân tử | Nâng cao độ bền va đập, độ giãn dài khi đứt và độ ổn định nhiệt cho sản phẩm tái chế. |
Đột phá trong ngành sản xuất giấy và bột xenluloza hòa tan
Xenluloza là một polymer bán tinh thể tự nhiên gồm các đơn vị D-glucose liên kết qua cầu nối beta-(1rightarrow4)-glycosidic. Trong ngành công nghiệp dệt sợi nhân tạo như sản xuất xơ sợi Viscose hay Rayon, bột gỗ hoặc phế phụ phẩm nông nghiệp phải được xử lý thành bột xenluloza hòa tan (Dissolving Pulp) có hàm lượng alpha-cellulose cao và độ nhớt phù hợp. Phương pháp biến tính bột giấy bằng chùm tia electron phá vỡ các vùng vô định hình và vùng tinh thể của xenluloza một cách ngẫu nhiên thông qua phản ứng cắt mạch bức xạ. Kết quả phân tích sắc ký gel (GPC) cho thấy khối lượng phân tử trung bình trọng số (Mw) của xenluloza suy giảm theo mô hình hàm mũ khi tăng liều chiếu, và tại các mức liều cao, Mw tiệm cận về giới hạn đứt gãy ổn định đạt khoảng 40 kg/mol đến 70 kg/mol.
Chùm tia điện tử ưu tiên tấn công và bẻ gãy các chuỗi xenluloza có độ dài trung bình và dài, do các phân tử có kích thước lớn sở hữu diện tích bề mặt hiệu dụng hứng chịu va chạm bức xạ cao hơn. Nhờ cơ chế cắt mạch chọn lọc này, độ phân tán khối lượng phân tử của bột xenluloza thu hẹp đáng kể, chuyển dịch từ phân bố đa đỉnh ban đầu về phân bố đơn đỉnh đồng nhất. Cản trở lớn nhất của bột xenluloza trong công nghệ sản xuất sợi Viscose truyền thống là độ phản ứng hóa học (Fock reactivity) thấp, dẫn đến việc tiêu tốn lượng lớn hóa chất độc hại như Carbon Disulfide (CS2) và Sodium Hydroxide (NaOH) trong quá trình xanthate hóa.
Chiếu xạ EB ở liều lượng thấp tối ưu khoảng 10 kGy mang lại những biến đổi vi cấu trúc vượt trội. Quá trình này làm gia tăng thể tích lỗ xốp, đường kính mao quản, diện tích bề mặt riêng và độ nhám bề mặt sợi xenluloza. Đồng thời, các liên kết hydro nội phân tử bị đứt gãy làm bộc lộ nhiều nhóm hydroxyl (-OH) tự do, giúp dung dịch NaOH và CS_2 thâm nhập dễ dàng vào lõi sợi. Tại mức liều chiếu 10 kGy, chỉ diễn ra sự đứt gãy chuỗi chính tạo ra các đầu mút khử mới mà không làm suy phân rã xenluloza thành các đường đơn monomer, duy trì tổng thu hồi bột đạt trên 98,5%. Nhờ xử lý EB, độ phản ứng Fock của bột hòa tan tăng vọt từ 69,5% lên 98,3%. Khi ứng dụng bột đã chiếu xạ vào dây chuyền dệt Viscose, chỉ số lọc dung dịch (K_w) và chỉ số chín được cải thiện rõ rệt, cho phép cắt giảm từ 15% đến 30% lượng CS2 sử dụng, giảm thiểu đáng kể ô nhiễm môi trường.
Thành phần phi-xenluloza còn sót lại trong bột giấy cũng đóng vai trò điều tiết quan trọng đối với độ nhạy bức xạ. Hemicellulose đóng vai trò như một chất bẫy gốc tự do tự nhiên, bảo vệ chuỗi xenluloza khỏi sự đứt gãy quá mức. Trong khi đó, dưới tác động của chùm tia EB, cấu trúc phức tạp của Kraft Lignin bị phân rã thành các mảnh nhỏ hơn có khả năng hòa tan trong dung dịch tẩy rửa nhẹ. Do đó, chiếu xạ EB giúp giảm chỉ số Kappa (đại diện cho hàm lượng lignin còn lại) lên đến 31%, hỗ trợ quá trình tẩy trắng bột giấy sinh thái mà không cần sử dụng ozone hay chất tẩy chứa clo.
| Loại nguyên liệu bột giấy | Liều chiếu xạ EB (DDD) | Khối lượng phân tử MwM_wMw | Độ trùng hợp (DPDPDP) | Độ phản ứng Fock | Mức độ oxy hóa backbone |
| Bột hòa tan Tre (Bamboo Pulp) | 0 kGy (Mẫu đối chứng) | approx 180 kg/mol | 850 | 69,5% | Chuẩn ban đầu |
| Bột hòa tan Tre (Bamboo Pulp) | 10 kGy (Tối ưu) | approx 110 kg/mol | 480 | 98,3% | Không xuất hiện thêm nhóm carbonyl |
| Bột gỗ Sunfit tẩy trắng (OBSP) | 25 kGy | approx 65 kg/mol | 290 | >95% | Xuất hiện nhẹ đầu mút khử mới |
| Bột gỗ Kraft chưa tẩy (UBKP) | 50 kGy | approx 45 kg/mol | 190 | >98% | Bắt đầu oxy hóa nhẹ chuỗi chính |
Biến tính vật liệu tiên tiến, công nghệ bán dẫn và xử lý môi trường
Hydrogel là mạng lưới polymer ba chiều có khả năng giữ một lượng nước lớn (chiếm từ 20% đến hơn 90% khối lượng) trong cấu trúc không tan của chúng. Các phương pháp tổng hợp hóa học thông thường đòi hỏi chất khơi mào độc hại và chất liên kết chéo hóa học, gây rủi ro độc tính tế bào khi sử dụng làm vật liệu y sinh. Sử dụng máy gia tốc tuyến tính chiếu xạ các dung dịch polymer hòa tan trong nước như Polyvinyl Alcohol (PVA), Polyvinylpyrrolidone (PVP), Polyethylene Oxide (PEO), Chitosan hay Silk Fibroin tạo ra quá trình liên kết chéo bức xạ tinh khiết. Bức xạ tác động trực tiếp vào các phân tử nước tạo ra các gốc hydroxyl (cdotOH), các gốc này tiếp tục tấn công tách nguyên tử hydro trên chuỗi polymer để tạo ra các gốc tự do macroradical, tái kết hợp thành mạng không gian hydrogel đàn hồi. Công nghệ này đem lại lợi thế kép vừa thực hiện phản ứng liên kết chéo tạo gel, vừa tiệt trùng tuyệt đối vật liệu ở cấp độ vô trùng y tế (SAL = 10-6). Các hydrogel tổng hợp từ EB được ứng dụng rộng rãi làm gạc dán vết thương bỏng sinh học giúp giữ ẩm và chống sẹo, màng phân tách pin lithium-ion, và vật liệu hấp phụ CO2 tiên tiến.
Trong các thiết bị bán dẫn công suất cao như Diode PIN hay Transistor Lưỡng cực Cực điều khiển Cách ly (IGBT, RC-IGBT), thời gian sống của hạt tải điện thiểu số (tau) quyết định trực tiếp hiệu suất đóng cắt và tổn hao năng lượng. Khi thiết bị chuyển từ trạng thái dẫn sang trạng thái khóa, các hạt tải điện dư thừa tích tụ tại vùng nền phải tái kết hợp hoàn toàn. Nếu thời gian sống tau quá dài, dòng điện khôi phục ngược (JPR) và thời gian khôi phục ngược (trr) sẽ rất lớn, dẫn đến tổn thất điện năng cực đại (Err) phát tán dưới dạng nhiệt. Chiếu xạ chùm tia electron năng lượng cao từ 1 MeV đến 10 MeV trực tiếp lên phiến bán dẫn Silicon tạo ra kỹ thuật khống chế hạt tải điện chính xác. Các electron đâm xuyên phá vỡ mạng tinh thể Silicon, đánh văng nguyên tử Silicon khỏi vị trí nút mạng để tạo ra các khuyết tật Frenkel. Các khuyết tật này hình thành nên các trung tâm tái kết hợp mức sâu nằm trong khoảng trống năng lượng. So với phương pháp khuếch tán kim loại nặng truyền thống như Vàng hay Bạch kim, công nghệ bắn phá bằng chùm điện tử Linac cho phép kiểm soát mật độ trung tâm tái kết hợp tỉ lệ tuyến tính với liều chiếu, đảm bảo độ đồng đều trên toàn bộ phiến wafer, thực hiện ở nhiệt độ phòng và không gây nhiễm bẩn nhiệt. Trong thiết bị RC-IGBT, chiếu xạ EB giúp giảm tổn hao khôi phục ngược (Err) tới 20% mà không làm tăng điện áp rơi sụt ở trạng thái dẫn VCE(sat), tối ưu hóa hiệu suất cho các bộ biến tần xe điện và điện mặt trời.
Bên cạnh đó, chùm tia electron Linac còn thay thế các lò hấp nhiệt Autoclave cồng kềnh trong việc đóng rắn ma trận nhựa epoxy gia cường sợi carbon (CFRP). Thời gian đóng rắn giảm từ vài giờ xuống vài phút ở nhiệt độ phòng, loại bỏ ứng suất nhiệt nội tại và cho phép chế tạo các cấu trúc composite hàng không vũ trụ kích thước lớn. Trong công nghệ chế tạo tự do bằng chùm điện tử (EBF3), chùm electron công suất lớn gia nhiệt làm tan chảy dây kim loại Titanium hoặc hợp kim Niken trong môi trường chân không, đùn đúc từng lớp đạt độ đặc 100% cho các cấu kiện tàu vũ trụ. Ngoài ra, chùm điện tử Linac công suất cao còn ứng dụng hiệu quả trong xử lý môi trường nhờ khả năng tạo ra các loài phản ứng oxy hóa mạnh thông qua radiolysis nước. Bức xạ phá hủy hoàn toàn vòng thơm của các chất màu hữu cơ phức tạp trong nước thải dệt nhuộm, phân hủy các chất kháng sinh tồn lưu, và chuyển hóa đồng thời các khí thải độc hại SOx và NOx từ nhà máy nhiệt điện thành phân bón gốc amoni.
Hiện trạng hạ tầng và triển vọng phát triển tại việt nam
Trên quy mô toàn cầu, ngành chiếu xạ công nghiệp đang chứng kiến sự chuyển dịch cơ cấu mạnh mẽ từ việc sử dụng các nguồn đồng vị phóng xạ Gamma (Cobalt-60) sang các hệ thống máy gia tốc tuyến tính electron và bức xạ hãm X-ray. Máy gia tốc EB sở hữu những lợi thế vận hành vượt trội bao gồm khả năng bật/tắt điện chủ động, không phát sinh chất thải phóng xạ nguy hại, suất liều chiếu cao hơn hàng trăm lần so với nguồn Gamma giúp rút ngắn thời gian xử lý từ vài giờ xuống vài giây, và dễ dàng tích hợp trực tiếp vào dây chuyền sản xuất công nghiệp tự động.
Tại Việt Nam, các hệ thống máy gia tốc đã bắt đầu được đầu tư và đi vào vận hành hiệu quả. Trong lĩnh vực y học hạt nhân, các hệ thống máy gia tốc Cyclotron như KOTRON13 năng lượng 13 MeV đã được làm chủ công nghệ nguồn ion PIG để sản xuất các dược chất phóng xạ như 18F-FDG phục vụ chẩn đoán ung thư qua chụp PET/CT. Trong lĩnh vực chiếu xạ công nghiệp và biến tính vật liệu, các trung tâm nghiên cứu và doanh nghiệp tại Hà Nội, Đà Lạt, TP. Hồ Chí Minh và Bình Dương đã từng bước tiếp cận và làm chủ công nghệ gia tốc EB cho các dòng sản phẩm polymer và nông sản.
Việc vận hành các máy gia tốc tuyến tính đòi hỏi sự tuân thủ nghiêm ngặt khung pháp lý quốc gia về an toàn bức xạ. Bộ Khoa học và Công nghệ đã ban hành quy chuẩn kỹ thuật quốc gia QCVN 13:2017/BKHCN quy định đầy đủ các yêu cầu kỹ thuật, kiểm định liều bức xạ phát ra (đo bằng đơn vị Monitor Unit – MU), hệ thống khóa liên động an toàn (safety interlocks), và cơ chế dừng khẩn cấp từ bàn điều khiển. Trong ứng dụng công nghiệp biến tính vật liệu, việc thiết kế hệ thống che chắn an toàn bức xạ bằng bê tông nặng hoặc chì, kết hợp với hệ thống băng tải tự động điều tốc, đóng vai trò quyết định trong việc kiểm soát chính xác liều lượng hấp thụ D và ngăn ngừa rủi ro rò rỉ bức xạ.
Kết Luận
Máy gia tốc tuyến tính đã khẳng định vị thế là một công cụ công nghệ chiến lược, thúc đẩy sự chuyển dịch từ các quy trình hóa chất truyền thống gây ô nhiễm sang các công nghệ xử lý bức xạ xanh, sạch và hiệu suất cao. Việc mở rộng ứng dụng chùm tia electron trong nâng cấp nhựa tái chế, tối ưu hóa quá trình sản xuất bột xenluloza hòa tan, chế tạo hydrogel y sinh vô trùng và điều khiển thời gian sống của hạt tải điện trong bán dẫn công suất thể hiện tầm quan trọng của công nghệ này đối với nền kinh tế tuần hoàn và công nghiệp sản xuất tiên tiến. Sự kết hợp giữa mô phỏng lý thuyết hạt, cải tiến kỹ thuật gia tốc và tuân thủ chuẩn mực an toàn bức xạ sẽ tiếp tục nâng cao hiệu quả kinh tế và tính ứng dụng của máy gia tốc tuyến tính trong tương lai.
Từ khoa: bức xạ;
– CMD –
