Công nghệ sản xuất xi măng công nghiệp đang từng bước thay đổi với các quy trình nhiệt luyện truyền thống đi cùng sự hỗ trợ của công nghệ bức xạ tiên tiến định hình lại hiệu quả vận hành và tiêu chuẩn chất lượng. Trong bối cảnh áp lực về phát thải carbon và tối ưu hóa chi phí năng lượng ngày càng đè nặng, việc ứng dụng các công nghệ bức xạ không còn là lựa chọn công nghệ xa xỉ mà đã trở thành yêu cầu cốt lõi trong các dây chuyền sản xuất hiện đại. Sự chuyển dịch từ phân tích phòng thí nghiệm ngoại tuyến sang kiểm soát trực tuyến theo thời gian thực (real-time) thông qua các thiết bị bức xạ đã tạo ra những cải thiện đáng kể trong việc ổn định thành phần hóa học của phối liệu, từ đó tối ưu hóa quá trình nung clinker và nâng cao chất lượng xi măng thành phẩm.
Cơ sở khoa học và cơ chế tương tác bức xạ
Việc ứng dụng công nghệ bức xạ trong ngành xi măng dựa trên các nguyên lý vật lý hạt nhân về sự tương tác của các hạt (neutron) và sóng điện từ năng lượng cao (tia Gamma, tia X) với vật chất. Hiểu rõ các cơ chế này là tiền đề để thiết kế và vận hành các thiết bị đo lường chính xác trong môi trường công nghiệp khắc nghiệt.
Kỹ thuật phân tích kích hoạt neutron gamma tức thời (Prompt Gamma Neutron Activation Analysis – PGNAA) là một trong những ứng dụng phức tạp và hiệu quả nhất của vật lý hạt nhân trong sản xuất xi măng. Khi các neutron phát ra từ nguồn phóng xạ như Californium-252 xâm nhập vào dòng vật liệu trên băng tải, chúng trải qua quá trình làm chậm thông qua va chạm với các hạt nhân nhẹ, đặc biệt là Hydro. Các hạt nhân của các nguyên tố chính trong xi măng như canxi, silic, nhôm và sắt sẽ hấp thụ các neutron nhiệt này, dẫn đến trạng thái kích thích tạm thời. Để trở về trạng thái ổn định, các hạt nhân giải phóng năng lượng dư thừa dưới dạng các tia gamma tức thời trong khoảng thời gian cực ngắn (10-14 giây). Phổ năng lượng của các tia gamma này là duy nhất cho mỗi nguyên tố, đóng vai trò như một “dấu vân tay” hạt nhân cho phép thiết bị xác định chính xác nồng độ của từng oxit trong phối liệu.
| Nguyên tố | Cơ chế tương tác chính | Năng lượng Gamma đặc trưng (MeV) | Tầm quan trọng trong sản xuất xi măng |
| Canxi | Bắt neutron nhiệt (TNC) | 1,94; 4,42; 6,42 | Kiểm soát hệ số bão hòa vôi (LSF) |
| Silic | Bắt neutron nhiệt (TNC) | 3,54; 4,93 | Quyết định mô-đun silicat |
| Nhôm | Tán xạ không đàn hồi (NIS) | 0,84; 1,01 | Kiểm soát mô-đun nhôm |
| Sắt | Bắt neutron nhiệt (TNC) | 7,63; 7,65 | Ảnh hưởng đến khả năng nung luyện và màu sắc |
| Lưu huỳnh | Bắt neutron nhiệt (TNC) | 5,42 | Kiểm soát hàm lượng SO3 |
Tia Gamma từ các nguồn phóng xạ kín như Cs-137 và tia X từ các ống phát điện tử tương tác với vật chất chủ yếu qua ba hiệu ứng: hiệu ứng quang điện, tán xạ Compton và tạo cặp. Trong các thiết bị đo mật độ và đo mức, tán xạ Compton là cơ chế chủ đạo. Khi tia bức xạ đi qua bồn chứa hoặc đường ống, cường độ của nó bị suy giảm theo định luật Lambert-Beer. Điều này cho phép đo lường không tiếp xúc các thông số trạng thái của vật liệu bên trong các thiết bị có nhiệt độ và áp suất cao, nơi các cảm biến truyền thống thường thất bại.
Hiện trạng ứng dụng các đồng vị phóng xạ
Các nguồn phóng xạ kín được sử dụng trong ngành xi măng có độ tin cậy cực cao và khả năng vận hành bền bỉ trong hàng thập kỷ. Việc lựa chọn đồng vị phụ thuộc vào mục đích đo lường, đặc tính xuyên thấu và chu kỳ bán rã của chúng.

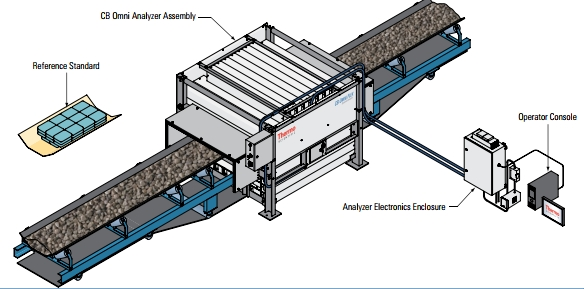

Californium-252 là đồng vị nhân tạo cực kỳ hiếm, được sản xuất chủ yếu tại các lò phản ứng nghiên cứu ở Hoa Kỳ (như ORNL) và Nga. Với chu kỳ bán rã khoảng 2,64 năm, một nguồn Cf-252 kích thước nhỏ chỉ bằng ngón tay út có thể phát ra tới 1011 neutron mỗi giây thông qua quá trình phân hạch tự phát. Trong ngành xi măng, các máy phân tích Cross-belt (như dòng GEOSCAN của Scantech hay các thiết bị của SABIA) sử dụng nguồn Cf-252 để phân tích toàn bộ dòng vật liệu đang di chuyển trên băng tải. Khác với việc lấy mẫu thủ công chỉ đại diện cho một phần rất nhỏ vật liệu, PGNAA phân tích hàng nghìn tấn phối liệu mỗi giờ, cho phép các hệ thống điều khiển tự động (như QCX của FLSmidth) điều chỉnh chính xác lượng đá vôi, đất sét và phụ gia tại các cân định lượng.
Caesium-137 với chu kỳ bán rã 30,17 năm là đồng vị phổ biến nhất trong các thiết bị đo mức và mật độ trực tuyến. Năng lượng tia gamma 0,662 MeV của nó đủ mạnh để xuyên qua các thành bồn thép dày và vật liệu bên trong. Cobalt-60, với năng lượng gamma cao hơn (1,17 và 1,33 MeV) và chu kỳ bán rã 5,27 năm, thường được dành riêng cho các ứng dụng đòi hỏi khả năng xuyên thấu cực lớn, chẳng hạn như đo mức clinker trong các silo lớn hoặc kiểm tra các cấu kiện bê tông dày.
| Đặc tính | Caesium-137 (137Cs) | Cobalt-60 (60Co) | Californium-252 (252Cf) |
| Loại bức xạ chính | Gamma | Gamma | Neutron (và Gamma) |
| Chu kỳ bán rã | 30,17 năm | 5,27 năm | 2,64 năm |
| Ứng dụng chính | Đo mật độ, công tắc mức | Đo mức bồn chứa lớn, NDT | Phân tích trực tuyến (PGNAA) |
| Chi phí thay thế nguồn | Thấp (do chu kỳ dài) | Trung bình | Cao (do chu kỳ ngắn và độ hiếm) |
| Mức độ phổ biến | Rất cao | Trung bình | Đặc thù cho phân tích nguyên tố |
Hệ thống thiết bị phát tia X: Độ chính xác của phòng thí nghiệm 4.0
Nếu các đồng vị phóng xạ cung cấp các giải pháp đo lường “thô” nhưng bền bỉ tại hiện trường, thì các thiết bị phát tia X lại là trung tâm của các trung tâm kiểm soát chất lượng (QC) tự động. Sự tiến bộ của công nghệ ống phát tia X đã cho phép thu nhỏ thiết bị và tăng cường độ ổn định của luồng bức xạ.
Hệ thống XRF hiện nay trong các nhà máy xi măng đã phát triển vượt bậc so với các dòng máy cũ. Các thiết bị như Thermo Scientific ARL X900 tích hợp cả khả năng phân tích XRF và XRD trong cùng một buồng chân không, đảm bảo điều kiện phân tích ổn định nhất. Phương pháp XRF tán xạ bước sóng (WDXRF) sử dụng các tinh thể phân tích để phân tách phổ tia X huỳnh quang, cho phép đo chính xác nồng độ của các nguyên tố từ Flo đến Urani với sai số cực thấp.
Một trong những ứng dụng quan trọng nhất của XRF là trong việc phân tích các nguyên tố vết và chất có hại như Magie (MgO), Natri (Na2O), Kali (K2O) và Clo. Việc kiểm soát các chỉ số kiềm tương đương là yếu tố quyết định để tránh các phản ứng kiềm-cốt liệu gây nứt vỡ bê tông sau này.
Trong lịch sử, thành phần khoáng vật của clinker được tính toán gián tiếp từ kết quả hóa học XRF thông qua các công thức Bogue. Tuy nhiên, các công thức này thường không chính xác do giả định các khoáng vật đạt trạng thái cân bằng hóa học lý tưởng. Công nghệ XRD trực tiếp đo lường sự sắp xếp nguyên tử trong mạng tinh thể, cho phép xác định hàm lượng thực tế của các pha khoáng quan trọng:
- Alite (C3S): pha quyết định cường độ sớm của xi măng.
- Belite (C2S): đóng góp vào cường độ muộn.
- Free Lime: vôi tự do, chỉ số quan trọng nhất để đánh giá độ ổn định thể tích và hiệu quả nung luyện.
Việc sử dụng phần mềm phân tích phổ như phương pháp Rietveld cho phép giải tách các pic nhiễu xạ chồng lấn phức tạp của clinker, cung cấp kết quả định lượng chính xác các pha khoáng chỉ trong vòng vài phút.
Tối ưu hóa vận hành và lợi ích kinh tế của công nghệ bức xạ
Sự hiện diện của công nghệ bức xạ trong nhà máy xi măng không chỉ là tiến bộ kỹ thuật mà còn là chiến lược kinh tế bền bỉ. Các dữ liệu nghiên cứu đã chỉ ra mối liên hệ trực tiếp giữa việc kiểm soát chính xác bằng thiết bị bức xạ và việc cắt giảm chi phí sản xuất. Sản xuất xi măng là quá trình tiêu thụ năng lượng cực lớn, trong đó nhiệt năng cho lò nung chiếm tới 90% tổng năng lượng sử dụng. Khi hệ thống PGNAA ổn định được thành phần phối liệu đi vào lò nung (giảm độ lệch chuẩn của chỉ số LSF xuống dưới 1.0%), lò nung sẽ vận hành ở trạng thái ổn định (steady state). Điều này giúp:
- Tiết kiệm nhiên liệu: tránh việc phải tăng nhiệt độ lò quá mức để “đốt cháy” các cục vật liệu có hàm lượng vôi cao bất thường. Một lò nung ổn định có thể tiết kiệm từ 0,1 đến 0,3 GJ nhiệt năng cho mỗi tấn clinker.
- Kéo dài tuổi thọ vật liệu chịu lửa: sự biến động nhiệt độ trong lò là kẻ thù số một của gạch chịu lửa. Việc ổn định vận hành giúp kéo dài thời gian chạy lò liên tục, giảm chi phí sửa chữa dừng lò vốn có thể lên tới hàng triệu USD.
| Thông số | Khi không có PGNAA/XRF trực tuyến | Khi có hệ thống kiểm soát bức xạ | Cải thiện (%) |
| Độ lệch chuẩn LSF | 3,0 – 5,0% | 0,8 – 1,2% | > 70% |
| Tiêu hao nhiệt năng (kcal/kg clk) | 850 – 900 | 720 – 750 | 15 – 20% |
| Thời gian chạy lò liên tục (ngày) | 200 – 250 | 300 – 330 | 30 – 40% |
| Hàm lượng vôi tự do | Biến động mạnh (0,5 – 2,5%) | Ổn định (1,0 – 1,5%) | Kiểm soát tốt |
Ngành xi măng đang chịu áp lực nặng nề về việc giảm phát thải CO2, đóng góp khoảng 8% lượng khí nhà kính toàn cầu. Công nghệ bức xạ đóng vai trò chủ chốt trong việc thực hiện các mục tiêu này bằng cách cho phép tăng tỷ lệ thay thế clinker bằng các phụ gia khoáng như tro bay, xỉ lò cao hoặc đá vôi mịn. Việc thay thế 10% clinker bằng tro bay có thể giúp giảm 8,63% năng lượng sản xuất, và nếu thay thế bằng 80% xỉ lò cao, mức giảm năng lượng có thể lên tới 58,63%. Thiết bị XRF và XRD cho phép kiểm soát chính xác hoạt tính của các phụ gia này, đảm bảo rằng xi măng hỗn hợp vẫn đạt các tiêu chuẩn về cường độ và độ bền. Dự báo thị trường xi măng xanh sẽ đạt tốc độ tăng trưởng kép (CAGR) lên đến 10,2% trong giai đoạn 2025-2033, tạo ra nhu cầu bùng nổ cho các thiết bị phân tích pha chính xác.
Phân tích thị trường và dự báo tăng trưởng (2024-2030)
Ngành công nghiệp xi măng đang trải qua quá trình hiện đại hóa mạnh mẽ tại các quốc gia đang phát triển, dẫn đến sự gia tăng nhu cầu đối với các thiết bị phân tích và đo lường bức xạ. Thị trường thiết bị phân tích trực tuyến (Cross-belt analyzers) được dự báo sẽ tăng trưởng với CAGR 6,67% trong giai đoạn 2026-2035, đạt giá trị 3,28 tỷ USD. Sự tăng trưởng này được thúc đẩy bởi:
- Tự động hóa và Công nghiệp 4.0: các nhà máy mới được thiết kế để vận hành với rất ít nhân sự, đòi hỏi hệ thống cảm biến thông minh và phân tích dữ liệu lớn.
- Sự khan hiếm nguyên liệu chất lượng cao: khi các mỏ đá vôi có hàm lượng CaO cao dần cạn kiệt, các nhà máy buộc phải sử dụng các loại quặng nghèo hoặc nguyên liệu thay thế, điều này làm cho việc phân tích trực tuyến trở thành “mắt thần” không thể thiếu để duy trì chất lượng.
- Chính sách môi trường: các quy định nghiêm ngặt về phát thải và hiệu quả năng lượng tại EU và Trung Quốc buộc các doanh nghiệp phải đầu tư vào công nghệ tối ưu hóa quy trình.
| Phân khúc thị trường | Giá trị hiện tại (Dự kiến 2024-2025) | Giá trị dự báo (2030-2032) | CAGR (%) |
| Nguồn phóng xạ công nghiệp | ~ 525 triệu USD | 746 triệu USD | 5,1% |
| Thiết bị phân tích trực tuyến | 1,72 tỷ USD | ~ 2,5 tỷ USD | 6,67% |
| Thị trường Californium-252 | ~ 750 triệu USD | 1,02 tỷ USD | 5,2% |
| Vật liệu che chắn bức xạ | 12,26 tỷ USD | ~ 17 tỷ USD | 5,7% |
Xu hướng dịch chuyển: Từ nguồn phóng xạ sang thiết bị bức xạ
Xu hướng đáng chú ý là sự dịch chuyển dần từ việc sử dụng các đồng vị phóng xạ sang các thiết bị phát tia X hoặc máy phát neutron xung (Pulsed Neutron Generators). Mặc dù các nguồn phóng xạ truyền thống vẫn chiếm ưu thế do độ tin cậy và giá thành thấp, nhưng các rào cản về an ninh và quy trình xử lý nguồn thải đang khiến các nhà đầu tư cân nhắc các giải pháp “không phóng xạ khi tắt nguồn”. Đặc biệt, trong lĩnh vực đo mật độ, công nghệ “source-less density” sử dụng neutron xung đang bắt đầu thâm nhập thị trường, cho phép thu thập dữ liệu chính xác hơn bằng cách tách biệt phổ gamma tán xạ không đàn hồi và phổ bắt neutron nhiệt.
Việt Nam, với tư cách là một trong những quốc gia sản xuất xi măng lớn nhất thế giới, đã tiếp cận và làm chủ khá sớm các công nghệ bức xạ hiện đại. Tổng công ty Xi măng Việt Nam (VICEM) đóng vai trò nòng cốt trong quá trình này. Tại VICEM, việc ứng dụng PGNAA không chỉ dừng lại ở một thiết bị đo mà được tích hợp vào “Đề án số hóa dây chuyền sản xuất”. Tại các đơn vị thành viên như VICEM Hạ Long, VICEM Hoàng Mai, hệ thống PGNAA trên băng tải được kết nối trực tiếp với phần mềm tối ưu hóa phối liệu. Kết quả cho thấy tỷ lệ tự động hóa tại các công đoạn nghiền thô tăng đáng kể, giảm thiểu sai sót do con người và đảm bảo clinker ra lò có chất lượng cao nhất.
Tuy nhiên, ngành xi măng Việt Nam trong năm 2024 cũng đối mặt với những thách thức lớn về cung vượt cầu và giá nhiên liệu biến động. Trong bối cảnh đó, việc đầu tư vào công nghệ bức xạ để nâng cao hiệu quả và giảm chi phí sản xuất được coi là một chiến lược sống còn để duy trì khả năng cạnh tranh trên thị trường xuất khẩu vốn đang cạnh tranh khốc liệt.
Bước sang giai đoạn 2025-2030, sự phát triển của công nghệ bức xạ trong ngành xi măng sẽ không còn tách rời khỏi các xu hướng công nghệ số khác. Việc xử lý phổ gamma từ PGNAA hoặc phổ tia X từ XRF/XRD đang dần được thay thế bằng các thuật toán học máy (Machine Learning). Thay vì dựa vào các mô hình toán học tĩnh, AI có khả năng tự học từ hàng triệu mẫu dữ liệu để bù đắp các hiệu ứng nền, hiệu ứng ma trận và sự thay đổi độ ẩm của vật liệu một cách tự động. Điều này sẽ giúp tăng độ chính xác của các thiết bị phân tích trực tuyến lên mức tương đương với phân tích phòng thí nghiệm chuẩn.
Đi kèm với sự gia tăng của các thiết bị bức xạ là nhu cầu về vật liệu che chắn an toàn và tiết kiệm diện tích. Xu hướng sử dụng bê tông nặng tăng cường Magnetite, Barite hoặc các khoáng vật như Strontium Sulfate đang mở ra khả năng thiết kế các buồng phân tích gọn nhẹ hơn. Bê tông nặng tăng cường Magnetite có thể tăng cường khả năng che chắn gamma lên 20% so với bê tông thông thường, giúp giảm độ dày tường che chắn và tối ưu hóa không gian nhà máy.
