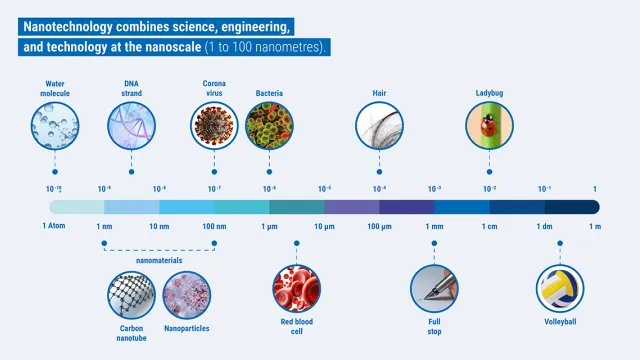

Sự giao thoa giữa công nghệ bức xạ và công nghệ nano đại diện cho một bước đột phá quan trọng trong khoa học vật liệu hiện đại. Vật liệu nano, với định nghĩa chuẩn quy mô kích thước từ 1 đến 100 nanomet, sở hữu tỷ lệ diện tích bề mặt trên thể tích cực kỳ lớn, cho phép chúng thể hiện các đặc tính hóa lý, quang học, xúc tác và kháng khuẩn độc đáo hoàn toàn khác biệt so với vật liệu dạng khối. Tuy nhiên, việc tổng hợp các cấu trúc siêu nhỏ này bằng các phương pháp vật lý và hóa học truyền thống thường đối mặt với các giới hạn nghiêm trọng về mặt môi trường và hiệu suất.
Các phương pháp khử hóa học truyền thống thường phải sử dụng các tác nhân khử độc hại như natri borohydride hoặc natri citrate, để lại những tạp chất hóa học khó loại bỏ trong sản phẩm cuối và gây nguy cơ ô nhiễm môi trường. Trong khi đó, các phương pháp vật lý như bay hơi chân không hay ăn mòn laser đòi hỏi năng lượng vận hành cực lớn và hệ thống thiết bị đắt đỏ, gây khó khăn cho việc triển khai ở quy mô công nghiệp.

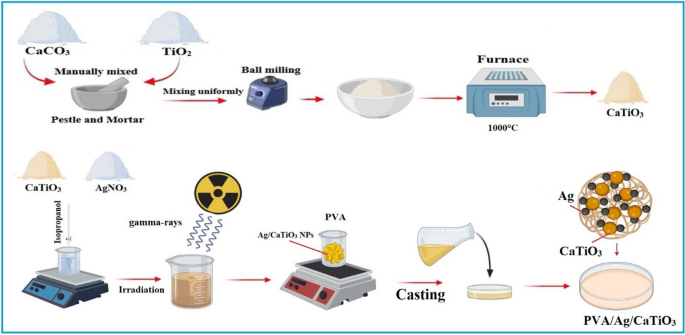

Trong bối cảnh đó, việc ứng dụng bức xạ ion hóa (bao gồm tia cực ngắn như tia X, tia gamma từ nguồn Cobalt-60 hoặc Caesium-137 và chùm tia điện tử hoặc ion từ máy gia tốc) mở ra một hướng tiếp cận “bottom-up” (từ dưới lên) vô cùng hiệu quả. Phương pháp này sử dụng năng lượng truyền tuyến tính (LET) của bức xạ để tạo ra các tác nhân khử đồng đều trong lòng dung dịch ở nhiệt độ phòng, loại bỏ hoàn toàn nhu cầu sử dụng các chất hóa học độc hại. Điều này không chỉ nâng cao độ tinh khiết của sản phẩm mà còn cho phép kết hợp đồng thời quá trình tổng hợp hạt nano và tiệt trùng sản phẩm trong một bước duy nhất, mang lại lợi ích kinh tế và kỹ thuật vượt trội cho các ngành công nghiệp y tế và thực phẩm.
| Phương pháp tổng hợp | Nguyên lý hoạt động cốt lõi | Ưu điểm nổi bật | Hạn chế chính |
| Khử hóa học truyền thống | Sử dụng tác nhân hóa học để khử ion kim loại. | Dễ triển khai ở quy mô nhỏ, thiết bị đơn giản. | Tồn dư chất độc hại, khó kiểm soát phân bố kích thước hạt. |
| Vật lý truyền thống | Ăn mòn laser, bốc hơi chân không hoặc siêu thanh từ vật liệu khối. | Sản phẩm có độ tinh khiết hóa học cao. | Tiêu tốn năng lượng cực lớn, khó mở rộng quy mô công nghiệp. |
| Xanh bằng dịch chiết thực vật | Sử dụng các hợp chất sinh học tự nhiên (anthocyanin, polyphenol) làm chất khử | Thân thiện với môi trường, chi phí nguyên liệu thấp | Độ ổn định kém theo thời gian, khó kiểm soát hình thái học của hạt |
| Bức xạ ion hóa (Radiolysis) | Sử dụng tia gamma, chùm tia điện tử để tạo chất khử siêu mạnh từ dung môi | Không cần chất khử hóa học, kích thước đồng đều, tích hợp tiệt trùng đồng thời | Yêu cầu thiết bị hạt nhân chuyên dụng, kiểm soát liều lượng nghiêm ngặt |
Cơ sở hóa lý và động học của quá trình tổng hợp bức xạ
Nền tảng của công nghệ bức xạ trong chế tạo vật liệu nano nằm ở động học của quá trình phân hủy bức xạ (radiolysis) dung môi và sự biến tính cấu trúc polymer. Khi bức xạ ion hóa truyền qua dung môi protic (như nước), năng lượng được chuyển giao làm bứt các electron lớp trong của phân tử nước, kích hoạt chuỗi phản ứng cực nhanh tạo ra các loài hóa học hoạt động.
Quá trình radiolysis của nước trải qua ba giai đoạn liên tiếp để đạt tới trạng thái cân bằng hóa học. Giai đoạn hóa học diễn ra trong khoảng thời gian từ 10-12 đến 10-6 giây, thiết lập sự phân tán của các sản phẩm radiolysis chính bao gồm các gốc tự do và ion. Trong hệ thống này, điện tử solvate hóa và nguyên tử hydro đóng vai trò là những tác nhân khử cực mạnh với thế khử tương ứng là -2,8V và -2,3V. Chúng nhanh chóng khử các ion kim loại tiền chất có trong dung dịch về trạng thái nguyên tử trung hòa.
Để ngăn chặn phản ứng oxy hóa ngược lại bởi gốc hydroxyl (chất oxy hóa mạnh), các nhà khoa học thường bổ sung các chất quét gốc tự do (scavengers) như rượu (isopropanol, ethanol) hoặc các gốc format. Các gốc hữu cơ thứ cấp tạo ra từ phản ứng này không có khả năng oxy hóa kim loại nhưng vẫn giữ đặc tính khử nhẹ, hỗ trợ tối đa cho phản ứng tạo mầm hạt nano.
Sự hình thành các nano hợp kim (nanoalloys) bằng bức xạ thể hiện ưu thế vượt trội so với phương pháp hóa học. Trong các phản ứng khử hóa học, các kim loại có thế khử cao hơn luôn có xu hướng bị khử trước, dẫn đến việc tạo thành cấu trúc lõi-vỏ (core-shell). Ngược lại, luồng bức xạ cường độ cao sản sinh ra lượng chất khử siêu mạnh một cách đồng loạt, cho phép khử đồng thời các ion kim loại có thế khử rất khác biệt, tạo ra các cấu trúc hợp kim đồng nhất hoặc các pha cấu trúc nano dị thể độc đáo mà các phương pháp nhiệt động lực học thông thường không thể tiếp cận được. Quá trình này được kiểm soát chính xác thông qua việc điều chỉnh công suất liều hấp thụ, nồng độ tiền chất và bản chất của các tác nhân ổn định polyme.
Khâu mạch và cắt mạch bức xạ polymer sinh học
Khi các đại phân tử polymer tự nhiên hoặc tổng hợp tiếp xúc với bức xạ ion hóa, năng lượng bức xạ kích hoạt hai xu hướng phản ứng cạnh tranh trực tiếp: liên kết chéo (khâu mạch) và cắt mạch carbon. Sự vượt trội của xu hướng nào phụ thuộc vào cấu trúc hóa học của polymer, nồng độ dung dịch và liều lượng bức xạ hấp thụ. Quá trình khâu mạch bức xạ (radiation crosslinking) xảy ra khi các gốc tự do trên các chuỗi polymer lân cận tương tác tạo thành các liên kết cộng hóa trị ba chiều. Đây là cơ chế cốt lõi để tạo ra các hydrogel siêu thấm hút nước mà không cần sử dụng các chất khâu mạch hóa học độc hại.
Ngược lại, quá trình cắt mạch bức xạ (radiation degradation) làm giảm khối lượng phân tử của các polymer mạch dài như chitosan hoặc alginate xuống thành các oligomer có hoạt tính sinh học cao. Để nâng cao hiệu suất cắt mạch và tiết kiệm năng lượng chiếu xạ, các nhà khoa học áp dụng phương pháp cắt mạch hiệp đồng bằng cách chiếu xạ gamma dung dịch polymer với sự hiện diện của chất oxy hóa mạnh như hydro peroxide.
Trong nông nghiệp hiện đại, sự kết hợp giữa công nghệ bức xạ và công nghệ nano đang tái định nghĩa lại các khái niệm về canh tác chính xác và bảo vệ thực vật bền vững. Xu hướng này không hoạt động riêng lẻ mà tích hợp đồng bộ với các kỹ thuật hiện đại khác như san phẳng mặt ruộng bằng tia laser để tối ưu hóa nguồn nước, hay việc ứng dụng ánh sáng đơn sắc từ đèn LED (tiêu biểu như mô hình trung tâm nông nghiệp đô thị GrowWise của Philips tại Eindhoven, Hà Lan) nhằm điều chỉnh chu kỳ sinh trưởng của cây trồng.
Chất siêu hấp thụ nước thế hệ mới
Sản phẩm điển hình của công nghệ khâu mạch bức xạ là chất siêu giữ ẩm đất (SWA/SAP), được chế tạo từ các polymer tự nhiên như tinh bột kết hợp với các monomer hydrophilic như acrylic acid dưới tác dụng của bức xạ gamma Co-60. Dưới khuôn khổ của Diễn đàn Hợp tác Kinh tế Hạt nhân châu Á (FNCA), các quốc gia thành viên đã phát triển thành công nhiều dòng sản phẩm giữ ẩm phù hợp với đặc thù thổ nhưỡng của từng vùng.
| Quốc gia | Dòng sản phẩm / Vật liệu nền | Công nghệ bức xạ sử dụng | Đặc tính kỹ thuật & Hiệu quả nông học |
| Việt Nam | GAM-Sorb (Tinh bột grafted Polyacrylate kết hợp kali) | Chiếu xạ Gamma Co-60 | Độ trương nở nước cất ~200 lần, chứa 19% K2O, phân hủy sinh học trong 9–12 tháng thành mùn. Tiết kiệm 50% nước tưới cho cây cà chua |
| Indonesia | Cassava-SWA (Tinh bột sắn phối trộn Acrylic Acid) | Khâu mạch bức xạ liều 15 kGy | Khả năng hấp thụ nước đạt 300 lần khối lượng khô. Tăng năng suất cây hành tây lên 140% và giảm tần suất tưới từ hàng ngày xuống hai lần một tuần. |
| Thái Lan | Root-trainer SWA (SWA sinh học dùng cho bầu ươm) | Chiếu xạ Gamma / Chùm tia điện tử | Quy mô sản xuất thử nghiệm đạt 300 kg/ngày tại Viện Công nghệ Hạt nhân Thái Lan (TINT), ứng dụng cho cây bưởi và cây cao su non. |
Cơ chế giữ nước của các hydrogel này hoạt động nhờ áp suất thẩm thấu đẩy các ion tự do di chuyển bên trong mạng lưới polymer ba chiều đã được khâu mạch, cho phép giữ chặt lượng nước khổng lồ và giải phóng từ từ tới 95% lượng nước tích lũy khi đất khô hạn.
Chế phẩm bảo vệ thực vật nano thông minh
Việc tích hợp các hạt nano kim loại và polymer tự nhiên bằng bức xạ đã tạo ra các hạt nano thuốc trừ sâu (nano-pesticides) và nano thuốc trị nấm (nano-fungicides) có khả năng giải phóng có kiểm soát. Chế phẩm nano bạc/chitosan (AgNPs/Chitosan) là minh chứng cụ thể cho hướng đi này. Khi chiếu xạ dung dịch chứa 1,0–10 mM bạc nitrat ổn định trong 1% chitosan có khối lượng phân tử trung bình khoảng 550 kDa và độ khử acetyl 80% bằng tia gamma Co-60 ở các mức liều từ 8 đến 28 kGy, các hạt nano bạc hình cầu đồng nhất với kích thước từ 5 đến 15 nm được tổng hợp thành công.
Thử nghiệm thực tế chứng minh các hạt nano bạc kích thước nhỏ (5 nm) thể hiện hoạt tính kháng nấm mạnh hơn hẳn các hạt kích thước lớn hơn (10–15 nm) đối với nấm Corynespora cassiicola gây bệnh rụng lá nghiêm trọng trên cây cao su. Các hạt nano thuốc bảo vệ thực vật này bám dính tốt trên bề mặt lá nhờ lực hút tĩnh điện của chitosan mang điện tích dương, xâm nhập qua lớp biểu bì của côn trùng và nấm bệnh để giải phóng hoạt chất nhắm trúng mục tiêu, làm giảm đáng kể lượng hóa chất sử dụng và giảm nguy cơ ô nhiễm môi trường.
Bên cạnh đó, các sản phẩm phân bón được sản xuất theo công nghệ nano có kích thước siêu nhỏ từ 100 đến 500 nm giúp tăng cường khả năng hấp thụ qua hệ thống rễ và khí khổng trên lá. Hiện nay, công nghệ này đang được ứng dụng để sản xuất các loại phân bón vi lượng chứa các chất hữu cơ có hoạt tính sinh học cao chiết xuất từ rong biển hoặc chitosan cắt mạch bằng bức xạ, đảm bảo không để lại tồn dư độc hại trong đất.
Ứng dụng trong y học lâm sàng và dẫn truyền hướng đích
Trong lĩnh vực y sinh, công nghệ bức xạ đóng vai trò quyết định trong việc chế tạo các cấu trúc nano dẫn truyền thuốc và các vật liệu băng vết thương thông minh vô trùng.
Việc ứng dụng hạt nanocomposite chitosan làm bệ đỡ mang thuốc kháng sinh đang mở ra triển vọng lớn trong điều trị các chủng vi khuẩn kháng thuốc. Bằng cách sử dụng phương pháp gel hóa ion giữa polymer sinh học chitosan với tripolyphosphate (TPP) kết hợp kỹ thuật sấy phun, các nhà nghiên cứu đã tạo ra các hạt nano chitosan kích thước trung bình 300 nm, thế zeta dương vượt trội đạt +54 mV.
Hệ thống hạt nano này được sử dụng để nạp kháng sinh amoxicillin nhằm kháng lại vi khuẩn Streptococcus pneumoniae gây viêm phổi. Kết quả thực nghiệm in vitro cho thấy nồng độ ức chế tối thiểu (MIC) của hệ dẫn truyền nano chitosan/amoxicillin giảm xuống chỉ còn 1 μg/mL, thấp hơn một nửa so với mức MIC của amoxicillin tự do. Bên cạnh đó, các hạt nanocomposite chitosan/tinh bột và chitosan/cellulose (kích thước hạt từ 1200 đến 1300 nm, thế zeta cực cao từ +70 mV đến +90 mV) được chế tạo thành công làm vật liệu mang ampicillin hiệu quả để tiêu diệt các vi khuẩn gây bệnh nguy hiểm như Staphylococcus aureus và Escherichia coli.
Băng gạc hydrogel vô trùng điều trị bỏng
Bằng cách khâu mạch bức xạ các hỗn hợp polymer như polyvinyl alcohol (PVA), alginate hoặc gelatin, các nhà khoa học đã chế tạo thành công các tấm băng vết thương hydrogel vô trùng. Khác biệt với các phương pháp khâu mạch bằng nhiệt hoặc hóa học thông thường, việc sử dụng bức xạ gamma cho phép đồng thời hoàn thành phản ứng liên kết chéo polymer và tiệt trùng sản phẩm ở công đoạn đóng gói cuối cùng. Loại băng gạc hydrogel này chứa hàm lượng nước cao hơn 10% trọng lượng, có khả năng làm dịu và làm mát vết bỏng nhanh chóng, ngăn chặn sự xâm nhập của vi khuẩn từ không khí, đồng thời không dính vào bề mặt vết thương, giúp giảm thiểu tối đa cảm giác đau đớn cho bệnh nhân khi thay băng.
Cơ chế sinh học tăng nhạy bức xạ của hạt nano vàng trong xạ trị
Một hướng nghiên cứu y học hạt nhân tiên phong là việc ứng dụng các hạt nano vàng làm chất tăng nhạy bức xạ (radiosensitizers) để nâng cao hiệu quả tiêu diệt tế bào ung thư. Cơ chế sinh học của quá trình này diễn ra qua nhiều bước tương tác phức tạp. Khi chùm tia X hoặc tia gamma năng lượng cao dùng trong điều trị tương tác với các hạt nano vàng tích lũy bên trong tế bào khối u, hiệu ứng quang điện và hiệu ứng Compton xảy ra mạnh mẽ do vàng có số nguyên tử (Z=79) rất cao. Hiện tượng này giải phóng ồ ạt các điện tử thứ cấp và điện tử Auger có năng lượng thấp vào môi trường nội bào lân cận. Các điện tử này tương tác trực tiếp với phân tử nước, kích hoạt sự sản sinh vượt ngưỡng của các gốc oxy hóa hoạt động (ROS).
Sự gia tăng đột biến của ROS bên trong tế bào gây ra các phản ứng dây chuyền phá hủy màng tế bào, làm gián đoạn chuỗi truyền điện tử của ty thể, tạo ứng kích oxy hóa mạnh dẫn đến hiện tượng peroxide hóa lipid và hư hại protein cấu trúc. Nghiêm trọng nhất, ROS và các điện tử thứ cấp trực tiếp tấn công vào nhân tế bào, gây ra các vết đứt gãy sợi kép DNA (Double-Strand Breaks – DSBs).
Sự xuất hiện của DSBs kích hoạt các kinase cảm biến tổn thương như ATR, ATM và DNA-dependent protein kinase (DNA-PK), dẫn đến quá trình phosphoryl hóa các điểm kiểm soát chu kỳ tế bào Chk1, Chk2 và hoạt hóa protein ức chế khối u p538. Khi các cơ chế tự sửa chữa DNA của tế bào như ghép nối đầu tận không tương đồng (NHEJ) hoặc tái tổ hợp tương đồng (HR) bị quá tải bởi số lượng vết đứt gãy quá lớn, tế bào ung thư buộc phải bước vào chu trình tự hủy (apoptosis). Tuy nhiên, các chuyên gia y tế cũng cảnh báo rằng các hạt nano vàng chưa được chứng minh là có khả năng điều trị ung thư khi sử dụng độc lập; hiệu quả hủy diệt khối u chỉ đạt được khi có sự kết hợp đồng bộ với chùm bức xạ ion hóa định vị lâm sàng.
Mặc dù có tiềm năng ứng dụng to lớn, việc chuyển đổi thành công các nghiên cứu công nghệ nano bức xạ từ quy mô phòng thí nghiệm thành các sản phẩm thương mại hóa khả thi trên thị trường đang phải đối mặt với những thách thức không nhỏ.
Từ khóa: bức xạ;
– CMD –
