Thế giới đang chứng kiến một cuộc đại tu cấu trúc trong ngành sản xuất điện tử và bán dẫn, nơi các giới hạn vật lý của Định luật Moore truyền thống được mở rộng thông qua các giải pháp đóng gói tiên tiến và tích hợp hệ thống phức tạp. Trong bối cảnh đó, giai đoạn 2025-2026 nổi lên như một điểm bùng nổ của thị trường thiết bị soi chiếu tia X tự động (Automated X-ray Inspection – AXI). Sự chuyển dịch này không chỉ đơn thuần là nâng cấp kỹ thuật mà là mt sự thay đổi mang tính sinh tồn đối với các nhà sản xuất nhằm đáp ứng các yêu cầu về độ tin cậy tuyệt đối trong các lĩnh vực như điện toán trí tuệ nhân tạo (AI), xe điện (EV) và viễn thông 5G/6G.

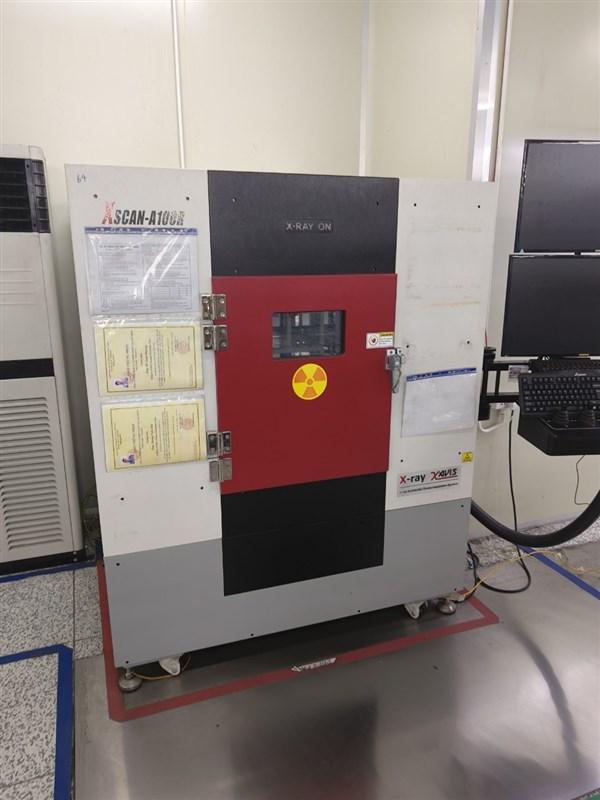

Kiểm tra tia X công nghiệp đã thoát khỏi vai trò là công cụ phân tích lỗi ngoại tuyến (offline) trong phòng thí nghiệm để trở thành mắt xích không thể tách rời trong dây chuyền sản xuất nội tuyến (inline). Khi các linh kiện trở nên nhỏ hơn với các chân hàn ẩn hoàn toàn như BGA (Ball Grid Array), CSP (Chip Scale Package) hay các cấu trúc chồng xếp 3D IC, các phương pháp kiểm tra quang học (AOI) hay kiểm tra bằng mắt thường đã trở nên vô dụng. Tia X, với khả năng xuyên thấu vật chất dựa trên mật độ và số nguyên tử, cung cấp giải pháp duy nhất để xác định tính toàn vẹn của các mối nối nằm sâu bên dưới thân linh kiện mà không gây hư hại cho sản phẩm.
Thị trường thiết bị tia X công nghiệp toàn cầu dự kiến sẽ đạt mức 3,17 tỷ USD vào năm 2025 và tăng lên 3,39 tỷ USD vào năm 2026 với tốc độ tăng trưởng hàng năm kép (CAGR) khoảng 6,9%. Tuy nhiên, trong phân khúc chuyên biệt dành cho bán dẫn và điện tử, tốc độ này được dự báo sẽ đạt tới 10,55% CAGR trong giai đoạn từ nay đến năm 2031, phản ánh sự ưu tiên vốn đầu tư (CapEx) cực lớn của các tập đoàn công nghệ vào hạ tầng kiểm soát chất lượng.
Động lực thúc đẩy nhu cầu thiết bị X-ray Scanner
Sự tăng trưởng mạnh mẽ của nhu cầu thiết bị tia X trong giai đoạn 2025-2026 được thúc đẩy bởi sự hội tụ của nhiều yếu tố công nghệ, kinh tế và địa chính trị. Mỗi yếu tố này không hoạt động độc lập mà tạo ra các hiệu ứng cộng hưởng, đẩy nhanh quá trình chuyển đổi số trong kiểm tra chất lượng. Ngành công nghiệp bán dẫn chuyển dịch từ thiết kế chip đơn khối (monolithic) sang kiến trúc chiplet và đóng gói 3D. Các công nghệ như CoWoS (Chip on Wafer on Substrate) của TSMC hay EMIB (Embedded Multi-die Interconnect Bridge) của Intel yêu cầu hàng chục nghìn mối nối vi bumping (micro-bumps) với khoảng cách (pitch) cực nhỏ, đôi khi chỉ đạt mức 45 micron hoặc thấp hơn. Việc kiểm tra sự đồng phẳng (coplanarity) của các mối nối này và phát hiện các khoảng trống (voids) kích thước tiểu micron là nhiệm vụ mà chỉ các hệ thống 3D AXI thế hệ mới mới có thể thực hiện.
Theo dự báo, thị trường đóng gói tiên tiến sẽ đạt giá trị 17,97 tỷ USD vào năm 2026, với khoảng 68% các công ty bán dẫn đang tích cực áp dụng các định dạng này để cải thiện hiệu năng và thu nhỏ kích thước thiết bị. Nhu cầu kiểm tra các cấu trúc phức tạp như High Bandwidth Memory (HBM) dùng trong các GPU của NVIDIA hay các chip tăng tốc AI đang trở thành động lực tăng trưởng chính, khiến doanh số bán thiết bị CT (Computed Tomography) tăng vọt.
Tiêu chuẩn an toàn khắt khe trong ngành Xe điện và Tự hành
Sự chuyển đổi sang xe điện (EV) không chỉ làm thay đổi động cơ mà còn biến chiếc xe thành một trung tâm dữ liệu di động với hàng nghìn bo mạch điện tử. Các mô-đun công suất như IGBT (Insulated-Gate Bipolar Transistor) và các hệ thống quản lý pin (BMS) đòi hỏi sự an toàn tuyệt đối. Một lỗi hổng nhỏ trong mối nối hàn hoặc một sợi dây vàng (wire bond) bị đứt có thể dẫn đến cháy nổ hoặc mất kiểm soát phương tiện. Các quy định như IATF 16949 yêu cầu các nhà sản xuất ô tô phải đạt được tỷ lệ lỗi bằng không (Zero Defects). Điều này buộc các nhà sản xuất linh kiện điện tử ô tô phải trang bị hệ thống AXI 100% trên dây chuyền để kiểm tra nội bộ các cell pin Lithium-ion, phát hiện sự lệch điện cực hoặc sự hình thành dendrite (tinh thể nhánh) có thể gây ngắn mạch. Phân khúc kiểm tra pin được dự báo sẽ tăng trưởng với CAGR 7,5% đến năm 2030, là một trong những mảng màu mỡ nhất cho các nhà cung cấp thiết bị tia X.
Các biến động địa chính trị đã thúc đẩy các tập đoàn công nghệ lớn dịch chuyển năng lực sản xuất từ Trung Quốc sang các quốc gia Đông Nam Á, trong đó Việt Nam đóng vai trò trung tâm. Việc xây dựng các nhà máy mới (greenfield projects) tạo ra nhu cầu mua sắm thiết bị mới đồng bộ thay vì nâng cấp dần dần. Các trung tâm sản xuất mới tại Bắc Ninh, Bắc Giang (Việt Nam) hay Penang (Malaysia) đang trở thành những “Silicon Belt” mới, thu hút hàng tỷ USD đầu tư từ Samsung, Intel, Amkor và Hana Micron, kéo theo nhu cầu khổng lồ về các hệ thống kiểm tra chất lượng hiện đại nhất.
Tổng hợp dự báo quy mô thị trường các phân khúc liên quan đến công nghệ tia X trong giai đoạn 2025-2026.
| Chỉ số thị trường mục tiêu | Giá trị năm 2025 | Giá trị năm 2026 (Dự báo) | CAGR (%) |
| Thiết bị tia X công nghiệp toàn cầu | 3,17 tỷ USD | 3,39 tỷ USD | 6,9% |
| Hệ thống kiểm tra bán dẫn (Inspection Systems) | 7,24 tỷ USD | 7,77 tỷ USD | 8,1% |
| Thiết bị AXI tự động hoàn toàn (Fully Automatic) | 219 triệu USD | 238 triệu USD | 6,8% |
| Thị trường đóng gói tiên tiến (Advanced Packaging) | 16,87 tỷ USD | 17,97 tỷ USD | 6,5% |
| Doanh thu dịch vụ hiệu chuẩn và nâng cấp phần mềm | – | Tăng trưởng 9,1% | 9,1% |
Phát triển mới của công nghệ soi chiếu 2025-2026
Công nghệ tia X hiện không còn chỉ là chụp ảnh đen trắng. Nó là sự kết hợp tinh vi giữa vật lý hạt nhân, cơ khí chính xác và toán học giải thuật để tái tạo cấu trúc ba chiều của vật thể với độ chi tiết ở mức nanomet.
Trái tim của mọi máy quét X-ray là ống phát tia X. Trong giai đoạn hiện nay, các ống phát “Sealed Tube” truyền thống đang bị thay thế bởi các ống “Open Microfocus” và “Nanofocus”. Sự khác biệt cốt lõi nằm ở kích thước tiêu điểm (focal spot). Khi tiêu điểm càng nhỏ, hiện tượng nhòe hình hình học (geometric unsharpness) càng giảm, cho phép độ phóng đại lớn mà vẫn giữ được độ sắc nét.
Các hệ thống cao cấp hiện nay đạt được tiêu điểm dưới 200 nanomet, cho phép nhìn thấy các vết nứt bên trong các sợi dây vàng (wire bond) có đường kính chỉ bằng 1/10 sợi tóc người.Ngoài ra, việc sử dụng các bia (target) bằng vật liệu mới và hệ thống quản lý nhiệt thông minh giúp các ống phát này có tuổi thọ cao hơn, giảm thời gian dừng máy để bảo trì.

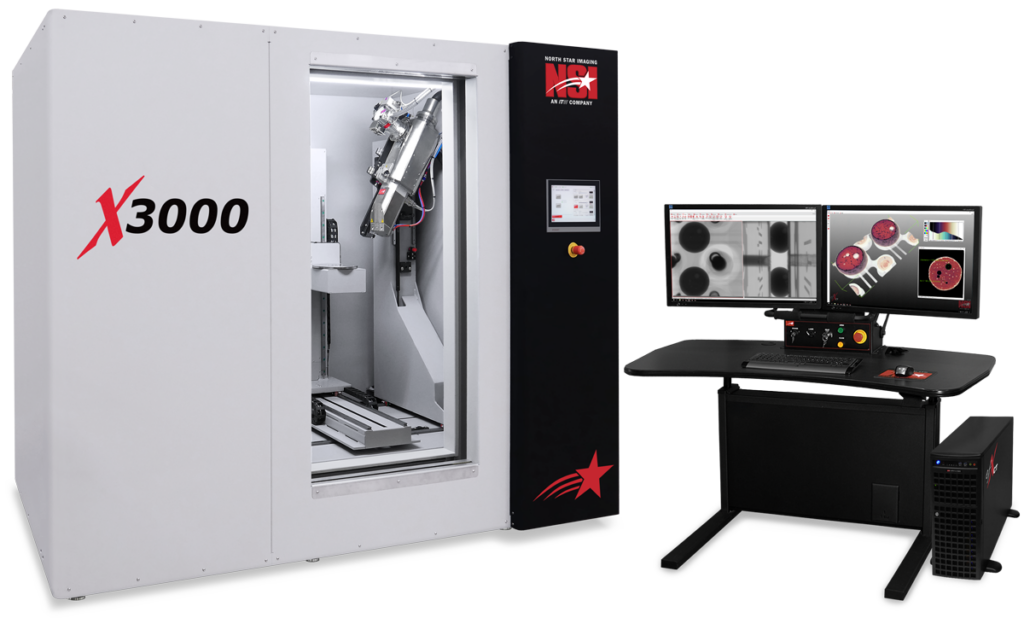

Tái tạo hình ảnh từ 2D sang 3D CT và Tomosynthesis: Thử thách lớn nhất của việc soi chiếu bo mạch điện tử là hiện tượng “chồng lấp”. Khi soi từ trên xuống bằng 2D, các linh kiện ở mặt trên và mặt dưới của PCB sẽ đè lên nhau, làm mờ các chi tiết cần kiểm tra. Để giải quyết vấn đề này, công nghệ 3D AXI sử dụng hai phương pháp chính:
- Tomosynthesis (Lát cắt hình học): hệ thống chụp nhiều ảnh ở các góc độ khác nhau và sử dụng thuật toán để tách biệt các lớp (slices) theo độ cao. Điều này cực kỳ hiệu quả cho việc kiểm tra bo mạch hai mặt.
- Computed Tomography (CT): vật thể được quay 360 độ (hoặc nguồn phát và đầu dò quay quanh vật thể) để thu thập dữ liệu toàn phần, sau đó tái tạo thành một mô hình 3D hoàn chỉnh. Đây là công cụ tối thượng để phân tích các lỗi hầm hố bên trong chiplet hoặc các lỗi phân lớp (delamination) trong IC.
Công nghệ “Dynamic Planar CT” mới ra mắt năm 2026 cho phép thực hiện quét CT trực tiếp trên dây chuyền sản xuất với tốc độ nhanh gấp 2 lần so với các thế hệ trước, giúp xóa bỏ nút thắt về thời gian kiểm tra trong các nhà máy sản xuất quy mô lớn.
Sự trỗi dậy của Trí tuệ nhân tạo và Học sâu
Một trong những rào cản lịch sử của AXI là tỷ lệ báo lỗi giả (false call rate) cao, đôi khi lên tới 15-30% trên các hệ thống dựa trên quy tắc (rule-based) cũ. Tuy nhiên, AI và Machine-Learning đã thay đổi hoàn toàn cục diện này. Các thuật toán AI được huấn luyện trên hàng tỷ điểm dữ liệu từ các thư viện lỗi toàn cầu (như IPC standards) để phân biệt chính xác giữa một mối nối hàn bị lỗi thực sự và một sự biến đổi quy trình chấp nhận được.
Việc tích hợp AI giúp giảm tỷ lệ báo giả xuống mức dưới 500-1000 ppm (phần triệu), đồng thời giảm nhu cầu về con người trong công đoạn kiểm tra lại (review station). Các hệ thống như V810Ai của ViTrox hay XS Series của Nordson hiện nay có khả năng tự động lập trình (Auto-programming) dựa trên file CAD, giảm thời gian thiết lập từ vài ngày xuống còn vài giờ.
So sánh sự tiến hóa về năng lực kỹ thuật của thiết bị tia X soi chiếu điện tử.
| Đặc tính kỹ thuật | Hệ thống AXI (Trước 2024) | Hệ thống AXI (Thế hệ 2025-2026) | Ý nghĩa đối với sản xuất |
| Loại ống phát | Sealed Tube (Tiêu điểm >5µm) | Open Nanofocus (<0.4µm) | Phát hiện được các lỗi siêu nhỏ cấp độ chiplet |
| Chế độ hình ảnh | Chủ yếu 2D / 2.5D | 3D CT / Planar CT thời gian thực | Loại bỏ hoàn toàn lỗi do chồng lấp linh kiện |
| Tốc độ xử lý (FOV) | 5-10 giây mỗi FOV | <3 giây mỗi FOV | Đáp ứng được tốc độ của các lò hàn reflow nhanh nhất |
| Phân tích lỗi | Người vận hành dựa trên kinh nghiệm | AI tự động phân loại và ra quyết định | Giảm 60-90% công sức xem xét thủ công |
| Khả năng đo lường | Định tính (có/không có lỗi) | Định lượng (thể tích, chiều cao, diện tích) | Cung cấp dữ liệu để tối ưu hóa quy trình (SPC) |
Tầm nhìn chiến lược về thị trường Việt Nam
Việt Nam đang đứng trước cơ hội lịch sử để trở thành một mắt xích quan trọng trong chuỗi giá trị bán dẫn toàn cầu. Sự hiện diện của những “gã khổng lồ” đã định hình nhu cầu thiết bị tia X tại Việt Nam:
- Amkor Technology (Bắc Ninh): Với nhà máy lớn nhất hệ thống trên toàn cầu, Amkor đã đầu tư mạnh vào các hệ thống 3D AXI để phục vụ các khách hàng trong lĩnh vực AI và ô tô. Đây là nơi tiêu thụ các dòng máy cao cấp nhất có khả năng kiểm tra Advanced Packaging.
- Hana Micron (Bắc Giang): Dự án mở rộng lên 1,3 tỷ USD vào cuối năm 2025 tập trung vào đóng gói bộ nhớ (Memory). Hana Micron đã triển khai các dây chuyền kiểm tra tự động hoàn toàn, bao gồm cả các máy soi chiếu tia X chuyên dụng cho HBM và các mô-đun công suất ô tô.
- Intel Products Vietnam: Tiếp tục nâng cấp dây chuyền để đóng gói các thế hệ chip mới nhất. Nhu cầu về các thiết bị soi chiếu có độ phân giải nanomet tại đây luôn ở mức cao nhất để đảm bảo tiêu chuẩn toàn cầu của tập đoàn.
- Samsung Electro-Mechanics: Việc sản xuất đế chip FC-BGA (Flip Chip Ball Grid Array) tại Thái Nguyên đòi hỏi các hệ thống kiểm tra tia X nội tuyến để kiểm tra chất lượng các lớp đồng và mối nối vi mô trong đế bo mạch đa lớp.
Chính phủ Việt Nam đã ban hành nhiều chính sách đột phá nhằm thu hút đầu tư vào ngành bán dẫn. Quyết định số 1018/QĐ-TTg về Chiến lược phát triển công nghiệp bán dẫn nhấn mạnh việc xây dựng các phòng thí nghiệm quốc gia về kiểm thử và hỗ trợ doanh nghiệp tiếp cận công nghệ mới. Nghị định 205/2025 về đơn giản hóa thủ tục thuê đất và hải quan đã giúp rút ngắn thời gian nhập khẩu và lắp đặt các thiết bị công nghệ cao như máy X-ray scanner từ vài tháng xuống còn vài tuần. Bên cạnh đó, các chương trình đào tạo 50.000 kỹ sư bán dẫn đang được triển khai rầm rộ tại Hà Nội, TP.HCM và Đà Nẵng nhằm giải quyết bài toán thiếu hụt nhân lực vận hành các hệ thống máy móc phức tạp này.
Phân tích nhu cầu thiết bị tia X theo các cụm công nghiệp trọng điểm tại Việt Nam.
| Tỉnh/Thành phố | Dự án tiêu biểu | Vốn đầu tư (Tỷ USD) | Nhu cầu thiết bị tia X chính |
| Bắc Ninh | Amkor, Samsung | 1,6+ | 3D AXI nội tuyến, kiểm tra Advanced Packaging |
| Bắc Giang | Hana Micron, Foxconn | 1,3+ | Kiểm tra Memory, Module công suất, Pin xe điện |
| Thái Nguyên | Samsung Electro-Mechanics | 2,2+ | Kiểm tra đế chip FC-BGA, HDI PCB đa lớp |
| TP. Hồ Chí Minh | Intel, Jabil, Sanmina | 1,5+ | Soi chiếu chip độ phân giải nanomet, viễn thông 5G |
| Đà Nẵng | FPT Semiconductor, Marvell | (Đang mở rộng) | R&D, Kiểm thử chip thiết kế trong nước |
Đến từ Malaysia, ViTrox đã tận dụng lợi thế địa lý và sự hiểu biết sâu sắc về thị trường châu Á để chiếm lĩnh khoảng 26,7% thị phần toàn cầu. Dòng sản phẩm V810Ai QX1 của họ được coi là tiêu chuẩn cho các nhà máy OSAT nhờ khả năng tích hợp AI SmartTone, giúp tái tạo hình ảnh các cấu trúc bị che khuất bởi các thành phần nặng (như tản nhiệt kim loại) một cách dễ dàng.
Nordson Dage (Hoa Kỳ) vẫn giữ vững vị thế trong các ứng dụng R&D và đóng gói chip cấp độ cao cấp. Công nghệ ống phát tia X độc quyền và phần mềm “Dynamic Planar CT” giúp họ duy trì sự hiện diện tại các phòng Lab và các dây chuyền sản xuất chip AI hàng đầu thế giới. Hệ thống của họ nổi tiếng với độ phân giải sub-micron và khả năng đo lường các chi tiết siêu nhỏ mà các đối thủ khác khó lòng đạt được.
Omron tập trung vào các giải pháp nội tuyến tốc độ cao (high-speed inline). Dòng máy VT-X950 của họ không chỉ mạnh về 3D AXI mà còn được thiết kế để hoạt động trong môi trường phòng sạch siêu chuẩn, nơi sản xuất các wafer và linh kiện quang học nhạy cảm.
Nikon (Nhật Bản) tận dụng thế mạnh về quang học và nguồn phát tia X tự sản xuất để cung cấp các giải pháp có độ ổn định cực cao. Trong khi đó, Viscom (Đức) nổi tiếng với độ bền cơ khí và khả năng kết hợp giữa tia X và quang học (AXOI) trong cùng một hệ thống, giúp tối ưu hóa không gian nhà máy.
| Nhà cung cấp | Thị phần (%) | Flagship Model (2025-2026) | Điểm mạnh cốt lõi |
| ViTrox | 26,7% | V810Ai QX1 | AI tự động hóa cao, giá thành cạnh tranh, hỗ trợ tại chỗ mạnh |
| Omron | 19,0% | VT-X950 | Tốc độ quét cực nhanh, chuẩn phòng sạch, độ tin cậy Nhật Bản |
| Nordson | 17,5% | XS Series | Độ phân giải cao nhất thị trường, chuyên dụng cho bán dẫn |
| Viscom | 11,0% | X7056RS | Chất lượng hình ảnh Đức, kết hợp tia X và AOI linh hoạt |
| Nikon | 9,7% | XTV Series | Nguồn phát tia X độc quyền, thuật toán tái tạo CT tối ưu |
Trong giai đoạn 2025-2026, soi chiếu tia X không còn bị bó hẹp trong phạm vi bo mạch chủ máy tính. Công nghệ này đang lan tỏa sang nhiều lĩnh vực mới với các yêu cầu đặc thù. Với sự bùng nổ của năng lượng tái tạo và xe điện, việc kiểm tra pin trở thành một phân khúc độc lập. Các hệ thống X-ray scanner được sử dụng để kiểm tra độ chồng khít của các lá cực, phát hiện các nếp gấp hoặc dị vật có thể gây đoản mạch nội bộ. Đây là một mảng kinh doanh đang tăng trưởng với tốc độ hai chữ số, thu hút sự chú ý của các nhà sản xuất thiết bị AXI truyền thống.
Các thiết bị như đồng hồ thông minh, máy trợ thính hay các cảm biến sức khỏe cấy ghép đòi hỏi bo mạch cực kỳ nhỏ gọn (miniaturized) với các linh kiện kích thước 008004 hoặc 0201. Ở kích thước này, các mối nối hàn trở nên quá nhỏ để có thể kiểm tra bằng bất kỳ phương pháp nào khác ngoài tia X Nanofocus. Nhu cầu từ mảng thiết bị đeo (shipment dự kiến vượt 560 triệu đơn vị năm 2024) đang tạo ra một áp lực lớn lên năng lực cung ứng thiết bị kiểm tra.
Việc triển khai mạng 5G và các chùm vệ tinh internet đòi hỏi các thiết bị viễn thông phải hoạt động ổn định trong môi trường khắc nghiệt (nhiệt độ cao, rung động mạnh). Kiểm tra tia X là phương pháp duy nhất để xác định các lỗi “Head-in-Pillow” (HiP) – những lỗi mà mối nối hàn có vẻ ổn về điện nhưng sẽ bị nứt gãy sau một thời gian sử dụng trong môi trường rung lắc. Các chip 5nm mới tích hợp NTN (Non-Terrestrial Network) đang trở thành mục tiêu kiểm tra hàng đầu của các hệ thống AXI.
Phân tích rủi ro và các rào cản thị trường
Mặc dù triển vọng rất tươi sáng, nhưng con đường tăng trưởng của thị trường thiết bị tia X cũng chứa đựng những thách thức mà các nhà quản lý và nhà đầu tư cần lưu ý. Một chiếc máy X-ray scanner 3D CT chất lượng cao có thể có giá bằng cả một dây chuyền SMT thông thường. Ngoài giá mua máy, các chi phí về bảo trì ống phát tia X (vốn là linh kiện tiêu hao), tiêu thụ điện năng và đào tạo nhân lực cũng là một gánh nặng tài chính, đặc biệt đối với các doanh nghiệp vừa và nhỏ.
Việc sử dụng tia X luôn đi kèm với các yêu cầu nghiêm ngặt về an toàn bức xạ. Các nhà máy cần phải có hệ thống che chắn đạt chuẩn, trang bị liều kế cho nhân viên và tuân thủ các đợt kiểm tra định kỳ. Tuy nhiên, các máy AXI hiện đại đã được thiết kế với khả năng hạn chế tối đa rò rỉ bức xạ (luôn dưới 0,5 µSv/giờ), tương đương với bức xạ nền tự nhiên.
Ngoài ra, tốc độ thay đổi của ngành điện tử là chóng mặt. Một hệ thống AXI mua ngày hôm nay có thể không đủ độ phân giải để kiểm tra các chip của 3 năm sau. Điều này buộc các nhà sản xuất thiết bị phải thiết kế các hệ thống theo dạng mô-đun (modular design), cho phép nâng cấp ống phát hoặc đầu dò mà không cần thay thế toàn bộ thân máy.
Xu hướng lớn nhất là sự tích hợp sâu sắc của tia X vào vòng lặp sản xuất thông minh. Thay vì chỉ đưa ra kết quả Đạt/Không đạt (Pass/Fail), các máy AXI hiện nay đóng vai trò như một nguồn dữ liệu để điều khiển quá trình. Dữ liệu về độ lệch vị trí linh kiện hoặc tỷ lệ hổng mối nối hàn được máy AXI phát hiện sẽ được gửi ngay lập tức về máy dán linh kiện (Mounter) hoặc máy in kem hàn (Printer). Các máy này sẽ tự động điều chỉnh tọa độ hoặc áp lực in để bù đắp sai sót, ngăn chặn việc tạo ra các sản phẩm lỗi tiếp theo. Đây chính là cốt lõi của khái niệm “Self-healing manufacturing” (Sản xuất tự chữa lành).
Nhờ các cảm biến IoT và AI, các máy tia X có khả năng tự theo dõi sức khỏe của chính mình. Chúng có thể dự báo khi nào ống phát tia X sắp hết tuổi thọ hoặc khi nào các trục cơ khí cần được bôi trơn dựa trên số giờ hoạt động và cường độ làm việc. Điều này giúp các nhà máy chủ động lập kế hoạch bảo trì, tránh việc dừng máy đột ngột làm đứt gãy dây chuyền.
